Основная информация об узкопрофильном канальном внутреннем блоке

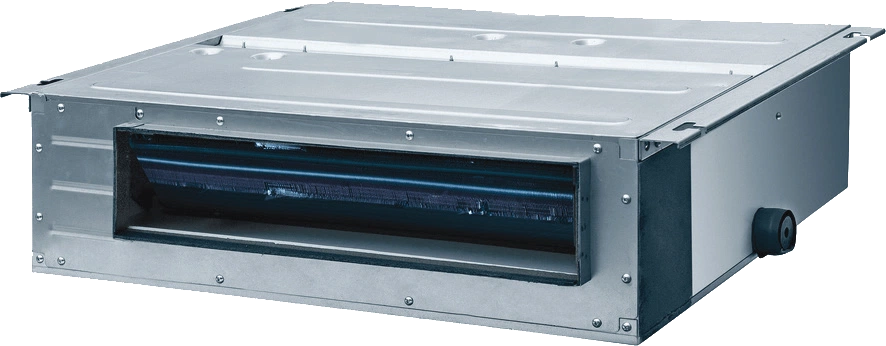

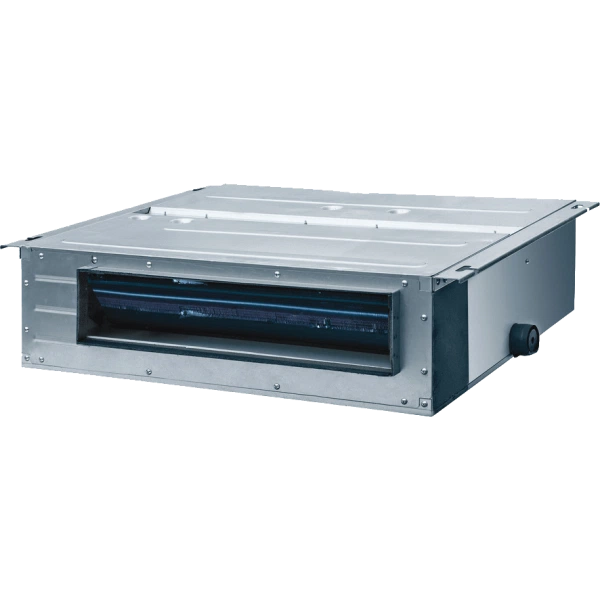

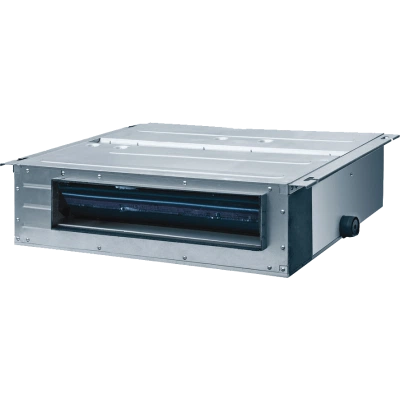

Узкопрофильный канальный внутренний блок VRF TMV-ND71PLS/C1-T для мультизональной системы TOSOT TMV.
- Охлаждение
- 7,1 кВт
- Обогрев
- 8 кВт
- Питание
- 1 / 220 / 50
Назначение и исполнение
Блок предназначен для скрытого монтажа и работы с воздуховодами. В помещении остаются решетки подачи и забора воздуха, а сам корпус располагается в технической зоне или за подвесным потолком.
Функциональные возможности TMV-ND71PLS/C1-T
Распределение по воздуховодам
Подающие и обратные участки образуют единый воздушный тракт. Сопротивление решеток, фильтров и каналов должно соответствовать напору вентилятора; свободный расход воздуха не равен расходу готовой сети.
Охлаждение и обогрев
Номинальная производительность составляет 7,1 кВт при охлаждении и 8 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Работа в составе системы
Внутренний блок подключается к совместимой системе TMV. Его паспортная производительность относится к конкретной зоне, а доступная мощность всей комбинации зависит также от наружного оборудования.
Технические особенности
Диапазон статического давления для этого исполнения — 0~50 Па. Напор характеризует способность вентилятора преодолевать сопротивление воздушной сети. Его рассматривают вместе с расходом воздуха, длиной каналов, поворотами и решетками. Увеличение сопротивления изменяет рабочую точку вентилятора и может уменьшить фактический расход.
Расход воздуха через внутренний блок составляет от 650 до 1100 м³/ч. Ступень вентилятора определяет интенсивность циркуляции и влияет на ощущение потока в комнате. Эта характеристика описывает работу теплообменника; объем свежего приточного воздуха рассчитывают отдельно для вентиляции.
Потребляемая электрическая мощность 0,08 кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
Минимальное звуковое давление внутреннего блока — 30 дБ(А). Это значение относится к соответствующей малой скорости. В реальном помещении слышимость зависит также от отражений, расположения оборудования и выбранного режима, поэтому минимум не описывает любую ступень вентилятора.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 7,1 кВт |
| Обогрев | 8 кВт |
| Питание, фазы / В / Гц | 1 / 220 / 50 |
| Минимальный шум | 30 дБ(А) |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 1310 × 200 × 462 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Маршрут трубопроводов, отвод конденсата и сервисную сторону определяют до окончательной отделки. Воздухозабор и выход воздуха оставляют свободными; декоративные элементы не должны превращать монтажную нишу в закрытый объем без рассчитанной циркуляции.
Характеристики питания в порядке фазы / напряжение / частота: 1 / 220 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Такое исполнение используют в офисах, гостиничных номерах, жилых помещениях и коммерческих зонах, где оборудование требуется скрыть. План воздуховодов, расположение решеток и доступ к фильтру определяют вместе: отделка не должна закрывать сервисную сторону блока. Внутренний блок обрабатывает воздух своей зоны; подача наружного воздуха и вытяжка решаются отдельной вентиляционной системой. Использование режима охлаждения не подтверждает наличие полноценного воздухообмена.
Условия эксплуатации и обслуживание
Для обслуживания сохраняют доступ к фильтрам, поддону конденсата и электрическим соединениям. Загрязнение фильтра уменьшает проход воздуха и меняет условия работы теплообменника. Очистку выполняют при отключенном оборудовании, а вмешательство в холодильный контур и электрическую часть поручают подготовленному специалисту.
