Основная информация о кассетной сплит-системе
Кассетная сплит-система T12H-ILCA/I/TF05P-LC/T12H-ILUA/O для охлаждения и обогрева помещения.
- Охлаждение
- 3,5 кВт
- Обогрев
- 4 кВт
- Хладагент
- R32
- Питание
- 1 / 220 / 50
Назначение и исполнение

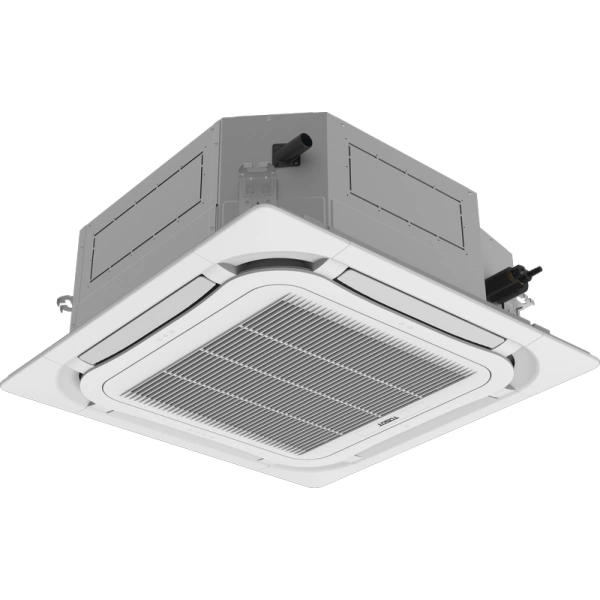

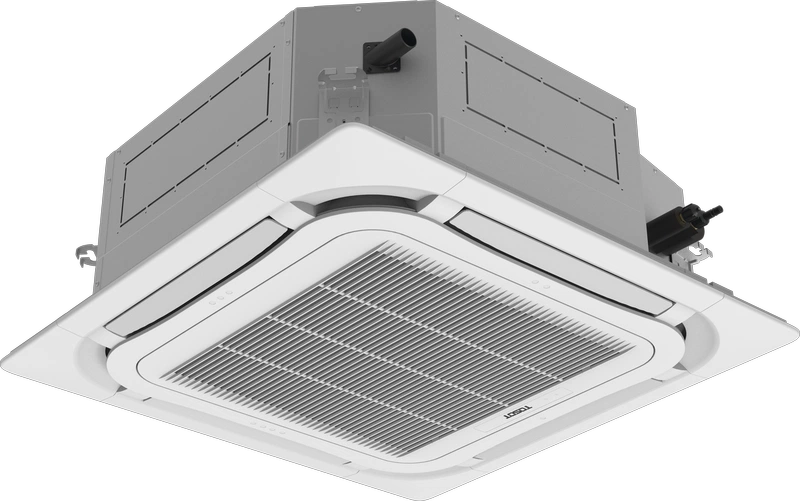

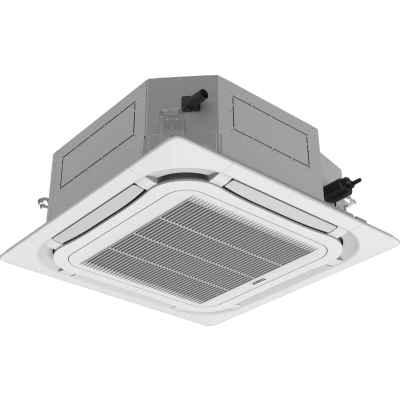

Кассетное исполнение рассчитано на встраивание в подвесной потолок. Основной корпус находится над потолочной плоскостью, а лицевая панель распределяет воздух в обслуживаемую зону.
Функциональные возможности T12H-ILCA/I/TF05P-LC/T12H-ILUA/O
Потолочное распределение
Размещение панели помогает организовать циркуляцию без настенного корпуса. Число и направление потоков зависят от конкретной конструкции кассеты; однопоточные и многопоточные исполнения выполняют разные задачи.
Охлаждение и обогрев
Номинальная производительность составляет 3,5 кВт при охлаждении и 4 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Wi-Fi

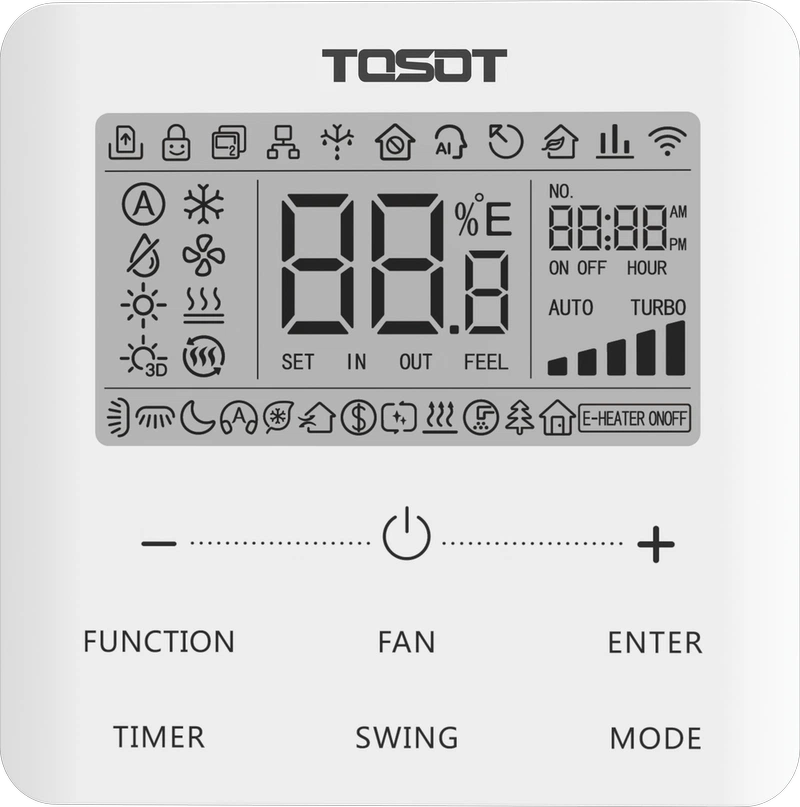

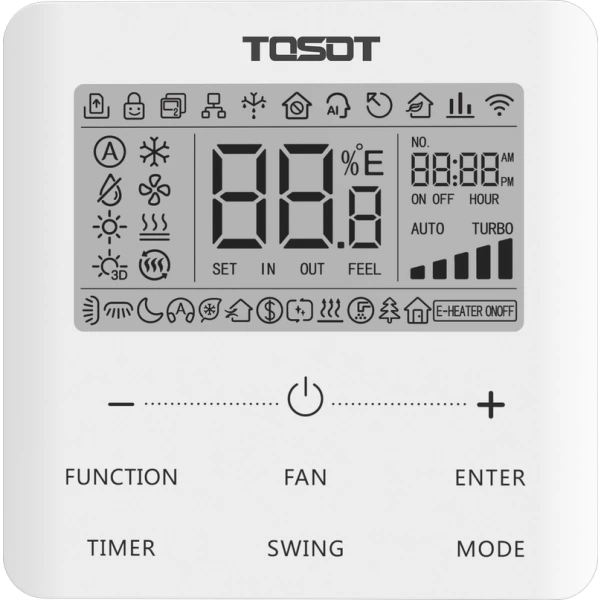

Встроенный модуль позволяет изменять настройки дистанционно. Сетевое подключение дополняет штатный пульт и не меняет монтажные ограничения системы.
Технические особенности
Расход воздуха через внутренний блок составляет от 400 до 600 м³/ч. Ступень вентилятора определяет интенсивность циркуляции и влияет на ощущение потока в комнате. Эта характеристика описывает работу теплообменника; объем свежего приточного воздуха рассчитывают отдельно для вентиляции.
Потребляемая электрическая мощность 0,92 (0,20-1,30) кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
SEER составляет 16. Сезонные коэффициенты учитывают работу при разных нагрузках и температурах. Они подходят для сопоставления эффективности при одинаковой методике оценки и отличаются от коэффициентов отдельного номинального режима.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 3,5 кВт |
| Обогрев | 4 кВт |
| Хладагент | R32 |
| Питание, фазы / В / Гц | 1 / 220 / 50 |
| Минимальный шум | 29 дБ(А) |
| Управление Wi-Fi | В комплекте |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 570 × 260 × 570 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Максимальная длина трассы — 30 м. Допустимый перепад высот — 15 м. Эти ограничения проверяют по реальной схеме, включая вертикальные участки. Длину труб не подменяют расстоянием по прямой, а для многоблочной системы учитывают также ограничения отдельных ветвей.
Характеристики питания в порядке фазы / напряжение / частота: 1 / 220 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Кассетные блоки применяют в торговых залах, офисах, кафе и жилых пространствах с достаточной высотой потолочной зоны. Положение панели согласуют со светильниками, перегородками и мебелью, чтобы подача воздуха охватывала нужную зону и оставался доступ для обслуживания.
Условия эксплуатации и обслуживание
Диапазон наружной температуры при охлаждении: от -15 до 48 °C. При обогреве: от -15 до 24 °C. Пределы относятся к соответствующему режиму. Они не гарантируют сохранение номинальной производительности на границе диапазона: нагрузку и доступную мощность оценивают для расчетной наружной температуры.
Для обслуживания сохраняют доступ к фильтрам, поддону конденсата и электрическим соединениям. Загрязнение фильтра уменьшает проход воздуха и меняет условия работы теплообменника. Очистку выполняют при отключенном оборудовании, а вмешательство в холодильный контур и электрическую часть поручают подготовленному специалисту.
