Основная информация о двухпоточном кассетном внутреннем блоке

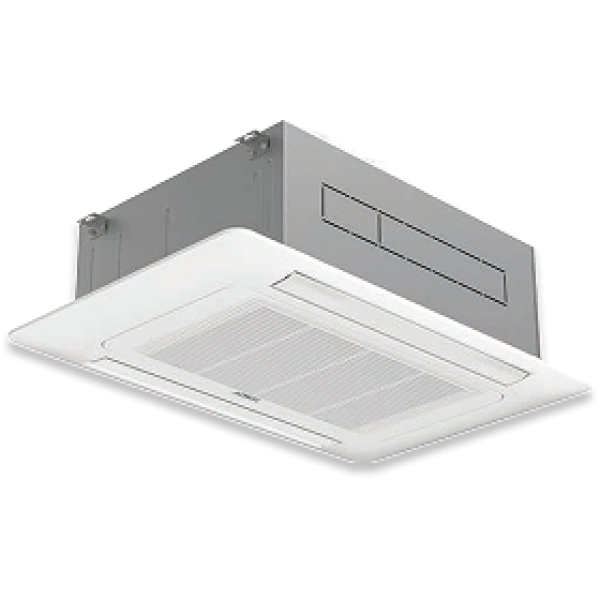

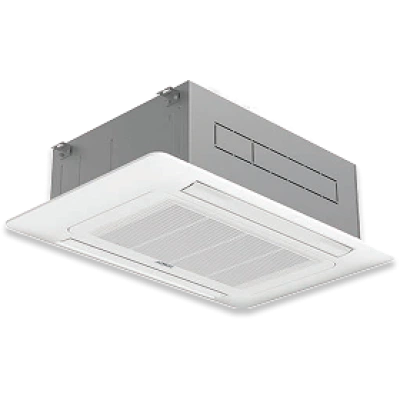

Двухпоточный кассетный внутренний блок VRF TMV-ND80TS/B-T для мультизональной системы TOSOT TMV.
- Охлаждение
- 8 кВт
- Обогрев
- 9 кВт
- Питание
- 1 / 220 / 50
Назначение и исполнение
Кассетное исполнение рассчитано на встраивание в подвесной потолок. Основной корпус находится над потолочной плоскостью, а лицевая панель распределяет воздух в обслуживаемую зону.
Функциональные возможности TMV-ND80TS/B-T
Потолочное распределение
Размещение панели помогает организовать циркуляцию без настенного корпуса. Число и направление потоков зависят от конкретной конструкции кассеты; однопоточные и многопоточные исполнения выполняют разные задачи.
Охлаждение и обогрев
Номинальная производительность составляет 8 кВт при охлаждении и 9 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Работа в составе системы
Внутренний блок подключается к совместимой системе TMV. Его паспортная производительность относится к конкретной зоне, а доступная мощность всей комбинации зависит также от наружного оборудования.
Технические особенности
Расход воздуха через внутренний блок составляет 816 м³/ч. Ступень вентилятора определяет интенсивность циркуляции и влияет на ощущение потока в комнате. Эта характеристика описывает работу теплообменника; объем свежего приточного воздуха рассчитывают отдельно для вентиляции.
Потребляемая электрическая мощность 0,055 кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
Минимальное звуковое давление внутреннего блока — 34 дБ(А). Это значение относится к соответствующей малой скорости. В реальном помещении слышимость зависит также от отражений, расположения оборудования и выбранного режима, поэтому минимум не описывает любую ступень вентилятора.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 8 кВт |
| Обогрев | 9 кВт |
| Питание, фазы / В / Гц | 1 / 220 / 50 |
| Минимальный шум | 34 дБ(А) |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 630 × 280 × 790 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Маршрут трубопроводов, отвод конденсата и сервисную сторону определяют до окончательной отделки. Воздухозабор и выход воздуха оставляют свободными; декоративные элементы не должны превращать монтажную нишу в закрытый объем без рассчитанной циркуляции.
Характеристики питания в порядке фазы / напряжение / частота: 1 / 220 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Кассетные блоки применяют в торговых залах, офисах, кафе и жилых пространствах с достаточной высотой потолочной зоны. Положение панели согласуют со светильниками, перегородками и мебелью, чтобы подача воздуха охватывала нужную зону и оставался доступ для обслуживания. Внутренний блок обрабатывает воздух своей зоны; подача наружного воздуха и вытяжка решаются отдельной вентиляционной системой. Использование режима охлаждения не подтверждает наличие полноценного воздухообмена.
Условия эксплуатации и обслуживание
Для обслуживания сохраняют доступ к фильтрам, поддону конденсата и электрическим соединениям. Загрязнение фильтра уменьшает проход воздуха и меняет условия работы теплообменника. Очистку выполняют при отключенном оборудовании, а вмешательство в холодильный контур и электрическую часть поручают подготовленному специалисту.
