Основная информация о компрессорно-конденсаторном блоке

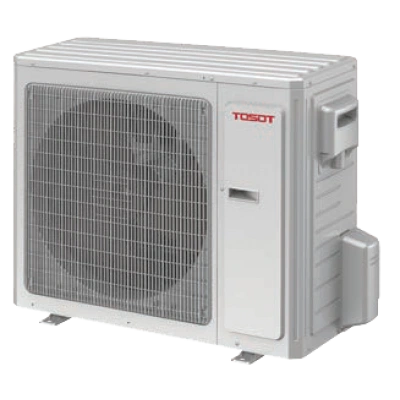

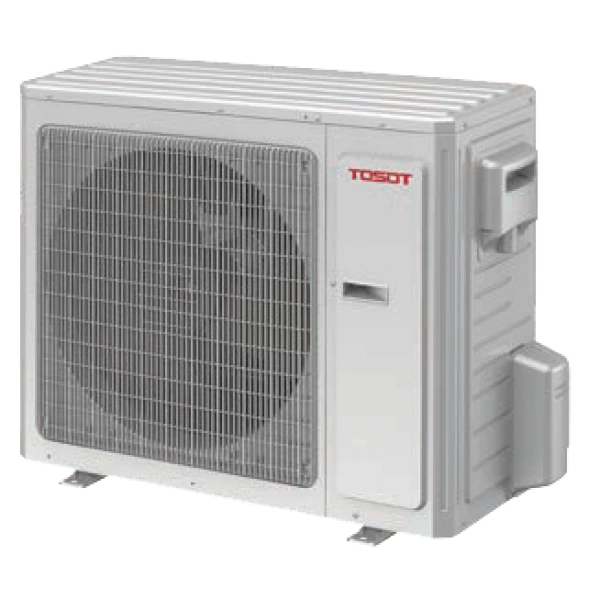

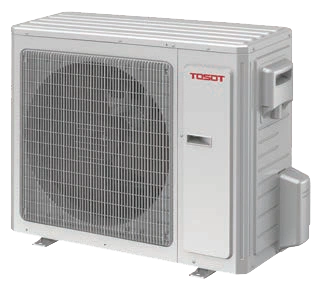

Компрессорно-конденсаторный блок T55C-LU/O для работы с испарительной секцией вентиляционной установки.
- Охлаждение
- 16 кВт
- Хладагент
- R410A
- Питание
- 3 / 380 / 50
Назначение и исполнение
Компрессорно-конденсаторный блок предназначен для совместной работы с предусмотренным проектом испарителем. Он выполняет наружную часть холодильного контура и не является готовым внутренним кондиционером для комнаты.
Функциональные возможности T55C-LU/O
Работа с испарительной секцией
Холодопроизводительность согласуют с теплообменником и расходом воздуха обслуживаемой установки. Подключение требует подбора совместимых элементов холодильного контура; совпадения только номинальной мощности недостаточно.
Холодопроизводительность
Номинальная мощность охлаждения — 16 кВт. При согласовании оборудования учитывают расчетные условия и параметры обслуживаемой секции или помещения.
Защита теплообменника
В линейке ККБ применяется антикоррозийное покрытие Golden Fin. Оно защищает оребрение теплообменника, но не отменяет требования к размещению, очистке и свободному проходу воздуха.
Контроль рабочего режима
Автоматика предусматривает защиту при внештатных параметрах давления и температуры нагнетания хладагента. Защитное отключение требует выяснения причины, а не обхода сработавшей защиты.
Технические особенности
В этом исполнении установлен компрессор GREE; тип компрессора — роторный. Компрессор обеспечивает циркуляцию хладагента в контуре. Модели постоянной производительности и инверторные исполнения имеют разную логику регулирования, поэтому способ управления согласуют с испарительной секцией и автоматикой установки.
Холодопроизводительность описывает отвод тепла в расчетном режиме. Реальная рабочая точка зависит от температур, состояния теплообменников и подключенного оборудования. В частности, номинал наружного блока нельзя считать неизменной мощностью любой произвольно собранной системы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 16 кВт |
| Хладагент | R410A |
| Питание, фазы / В / Гц | 3 / 380 / 50 |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 940 × 820 × 460 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Допустимый перепад высот — 30 м. Эти ограничения проверяют по реальной схеме, включая вертикальные участки. Длину труб не подменяют расстоянием по прямой, а для многоблочной системы учитывают также ограничения отдельных ветвей.
Характеристики питания в порядке фазы / напряжение / частота: 3 / 380 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
ККБ используют в системах с отдельной фреоновой секцией, например при подготовке воздуха в вентиляционной установке. Для такой схемы отдельно рассчитывают тепловую нагрузку, испаритель, регулирующую арматуру и условия отвода тепла от наружного блока.
Условия эксплуатации и обслуживание
Для наружного размещения учитывают отвод тепла, доступ к теплообменнику и возможность удаления загрязнений. Оборудование не закрывают плотным ограждением, которое возвращает выбрасываемый воздух ко входу вентилятора. Электрические и холодильные соединения проверяют до ввода системы в рабочий режим.
