Основная информация о настенной сплит-системе

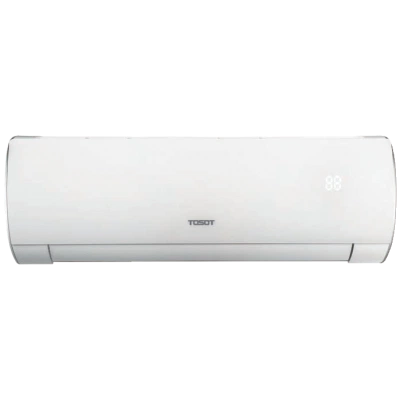

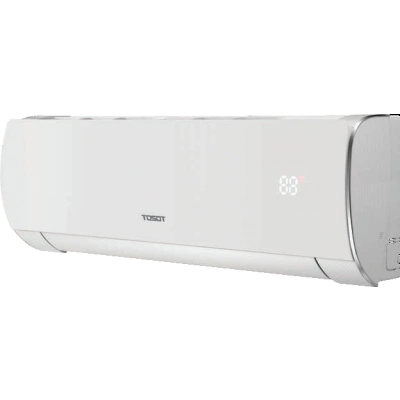

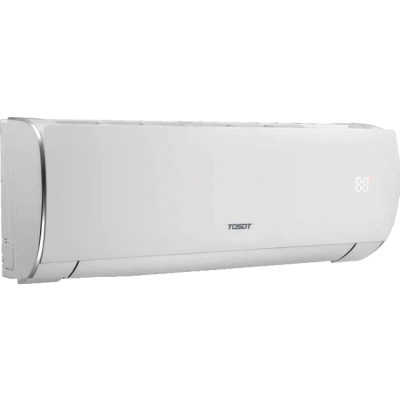

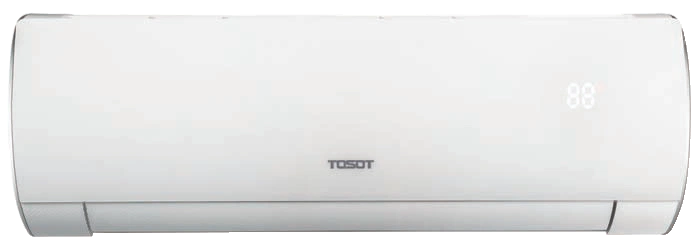

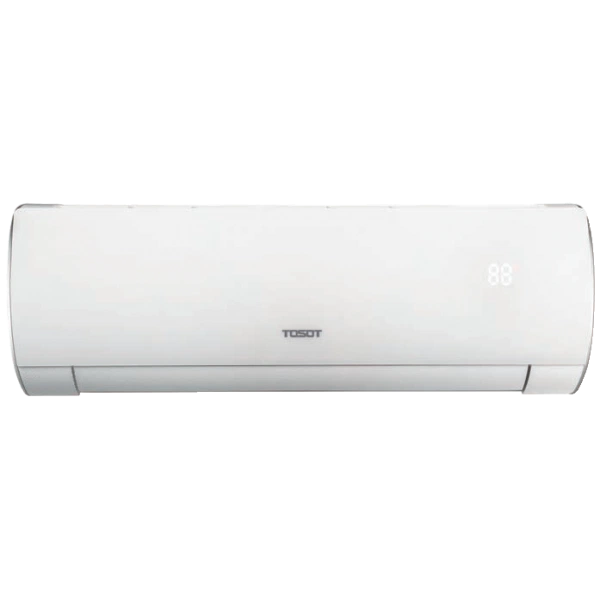

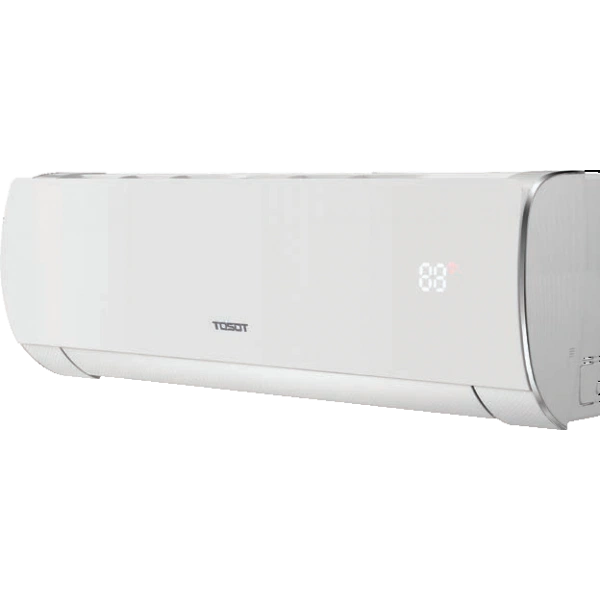

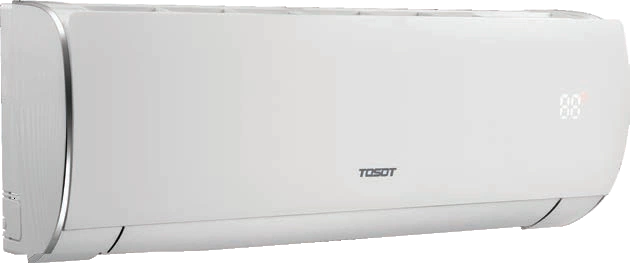

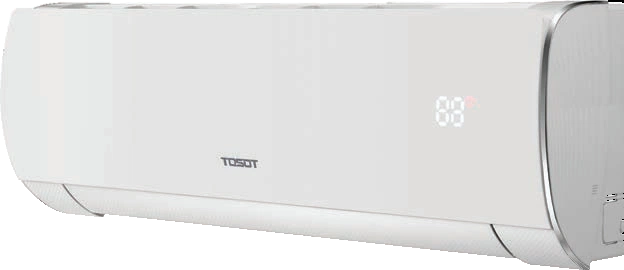

Настенная сплит-система T07H-SLyR2/I/T07H-SLyR2/O для охлаждения и обогрева помещения.
- Охлаждение
- 2,35 кВт
- Обогрев
- 2,5 кВт
- Площадь
- 23 м²
- Хладагент
- R32
Назначение и исполнение

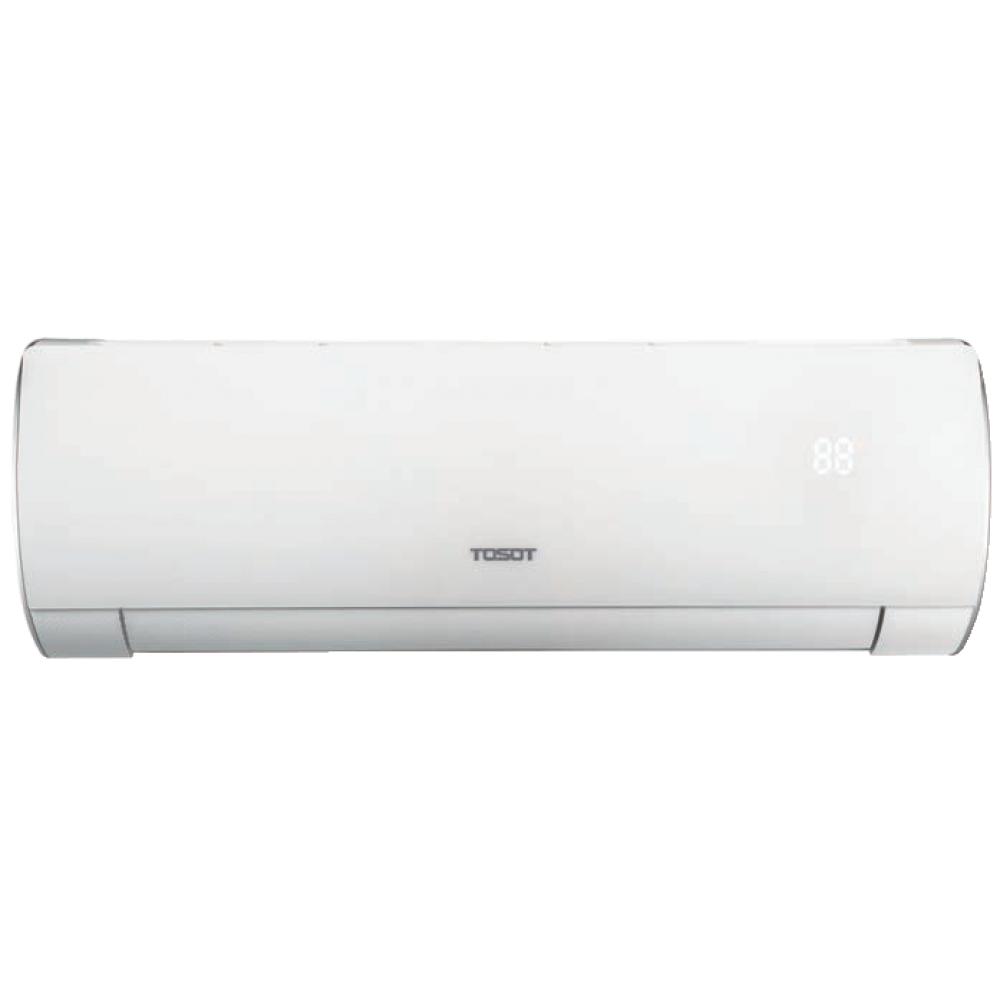

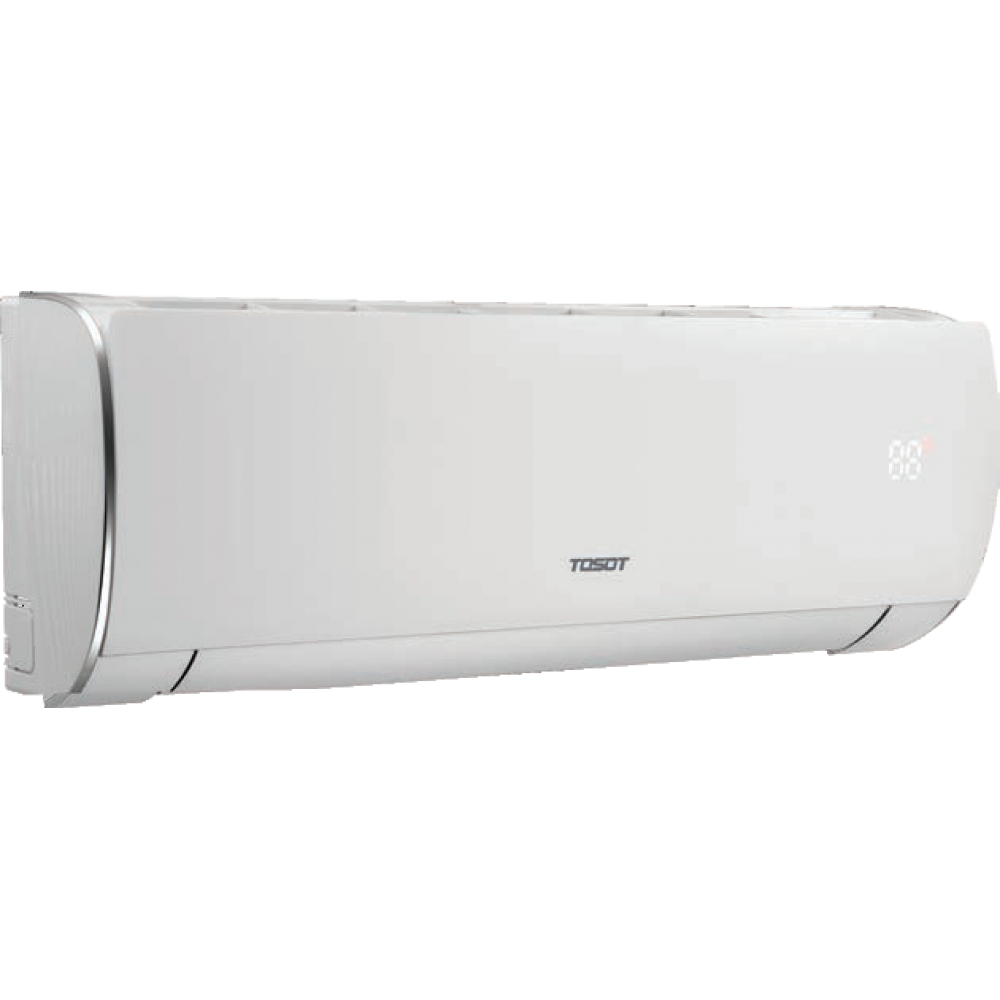

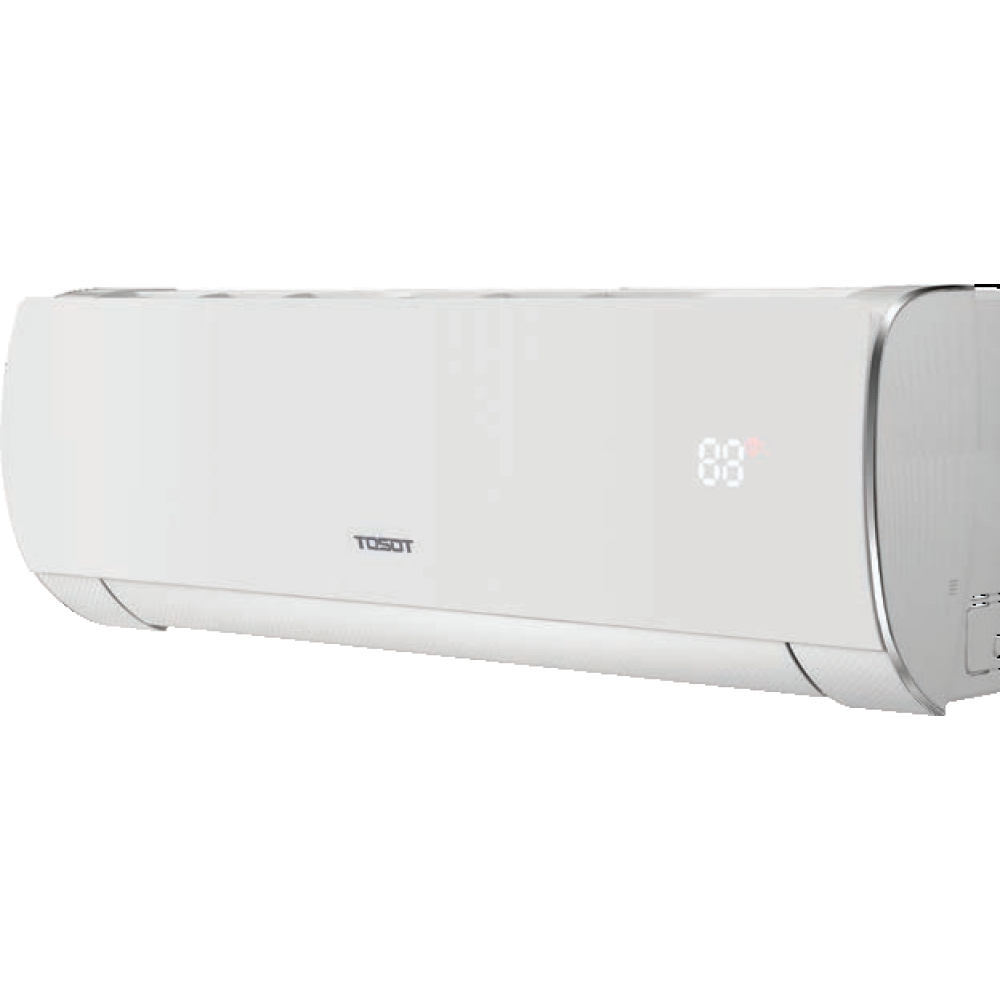

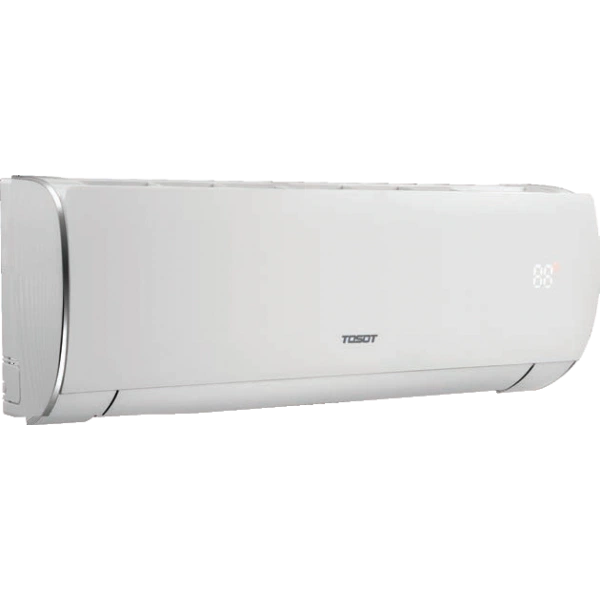

Внутренний блок размещается на стене и подает подготовленный воздух непосредственно в помещение. Такой способ подходит для комнат, где не планируется разводка воздуховодов и требуется сохранить доступ к фильтрам с лицевой стороны.
Функциональные возможности T07H-SLyR2/I/T07H-SLyR2/O
Прямая подача воздуха
Поток поступает в помещение через жалюзи. Положение блока выбирают так, чтобы струя не была постоянно направлена на кровать, рабочее место или зону длительного пребывания.
Охлаждение и обогрев
Номинальная производительность составляет 2,35 кВт при охлаждении и 2,5 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Режим локального комфорта
Функция локального комфорта помогает учитывать температуру в зоне пользователя. Для повседневной эксплуатации доступны отдельные настройки интенсивности воздушного потока.
Ионная очистка
Технология Colasma дополняет фильтрацию рециркулирующего воздуха.
Дежурный обогрев
Предусмотрен режим поддержания температуры 8 °C. Это отдельная настройка, которую не следует путать с обычным обогревом до комфортной комнатной температуры.
Wi-Fi

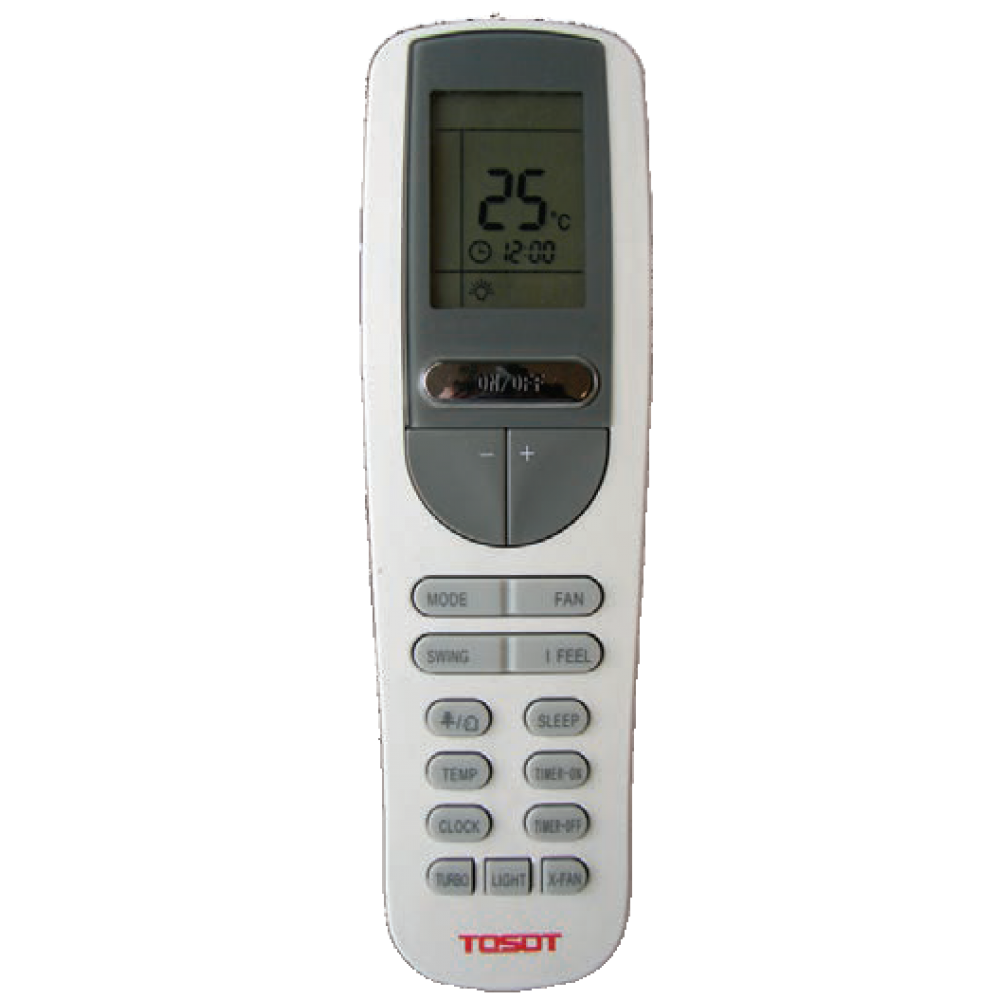

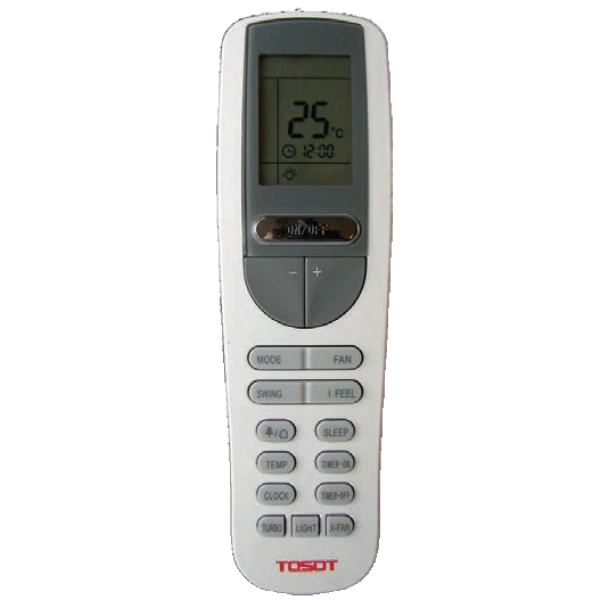

Для дистанционного сетевого управления предусмотрен опциональный модуль. Наличие такой возможности не означает, что модуль включен в поставку выбранного исполнения.
Технические особенности
Расход воздуха через внутренний блок составляет от 290 до 520 м³/ч. Ступень вентилятора определяет интенсивность циркуляции и влияет на ощущение потока в комнате. Эта характеристика описывает работу теплообменника; объем свежего приточного воздуха рассчитывают отдельно для вентиляции.
Потребляемая электрическая мощность 0,681 (0,200–0,980) кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
SEER составляет 5. SCOP составляет 3,2. Сезонные коэффициенты учитывают работу при разных нагрузках и температурах. Они подходят для сопоставления эффективности при одинаковой методике оценки и отличаются от коэффициентов отдельного номинального режима.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 2,35 кВт |
| Обогрев | 2,5 кВт |
| Рекомендуемая площадь | 23 м² |
| Хладагент | R32 |
| Питание, фазы / В / Гц | 1 / 220 / 50 |
| Минимальный шум | 25 дБ(А) |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 744 × 256 × 185 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.

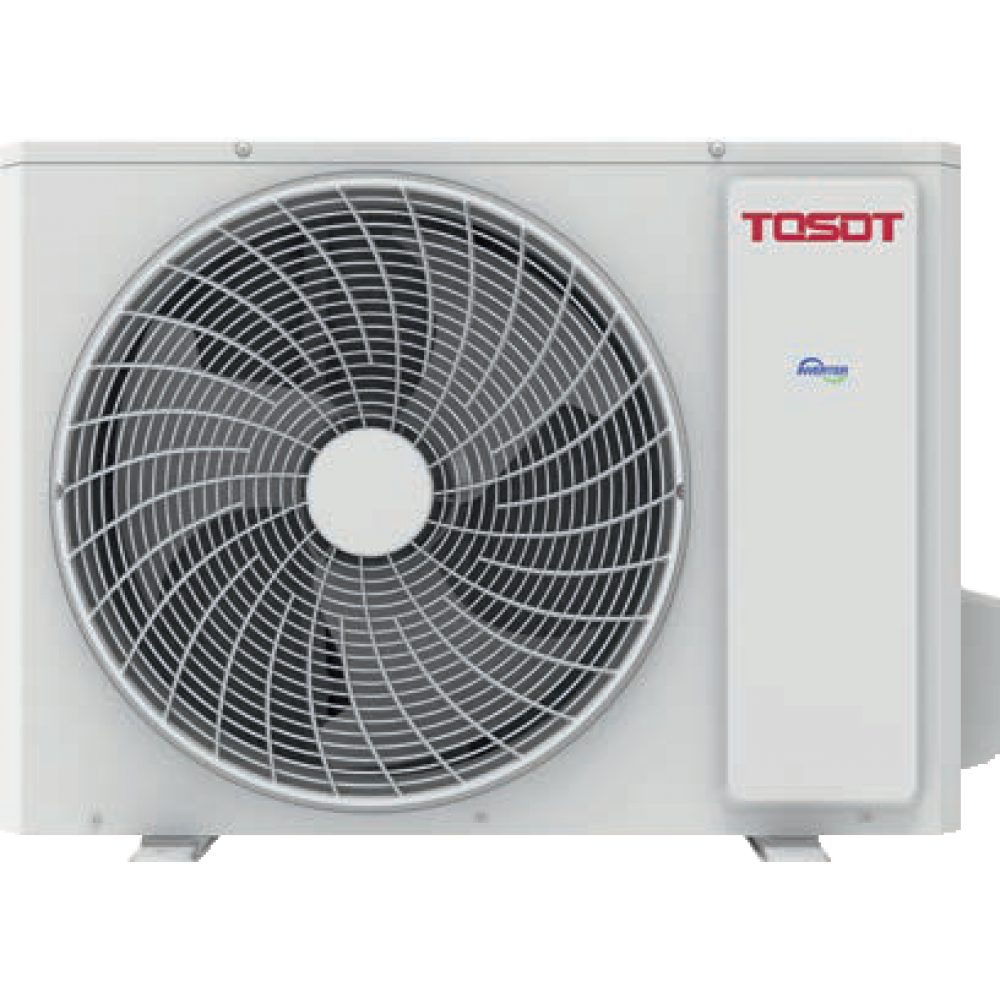

Максимальная длина трассы — 15 м. Допустимый перепад высот — 10 м. Эти ограничения проверяют по реальной схеме, включая вертикальные участки. Длину труб не подменяют расстоянием по прямой, а для многоблочной системы учитывают также ограничения отдельных ветвей.
Характеристики питания в порядке фазы / напряжение / частота: 1 / 220 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Для спальни, гостиной, отдельного кабинета или гостиничного номера важны не только площадь, но и теплопритоки от окон, людей и оборудования. При открытом сообщении с соседним помещением нагрузка меняется; паспортная рекомендация по площади не заменяет оценку этих условий. Сплит-система в основном рециркулирует комнатный воздух. Охлаждение, осушение и фильтрация имеют разные задачи и не заменяют организованную подачу свежего воздуха.
Условия эксплуатации и обслуживание
Диапазон наружной температуры при охлаждении: от -15 до 43 °C. При обогреве: от -15 до 24 °C. Пределы относятся к соответствующему режиму. Они не гарантируют сохранение номинальной производительности на границе диапазона: нагрузку и доступную мощность оценивают для расчетной наружной температуры.
Для обслуживания сохраняют доступ к фильтрам, поддону конденсата и электрическим соединениям. Загрязнение фильтра уменьшает проход воздуха и меняет условия работы теплообменника. Очистку выполняют при отключенном оборудовании, а вмешательство в холодильный контур и электрическую часть поручают подготовленному специалисту.
