Основная информация о настенном внутреннем блоке

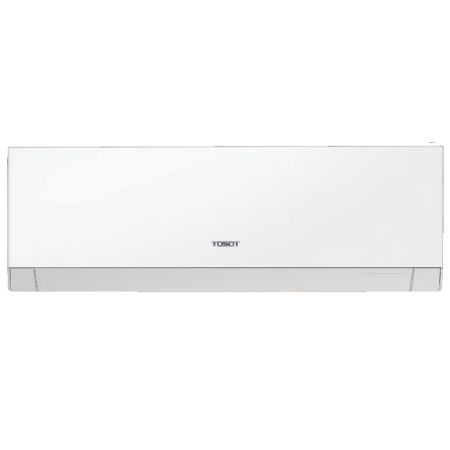

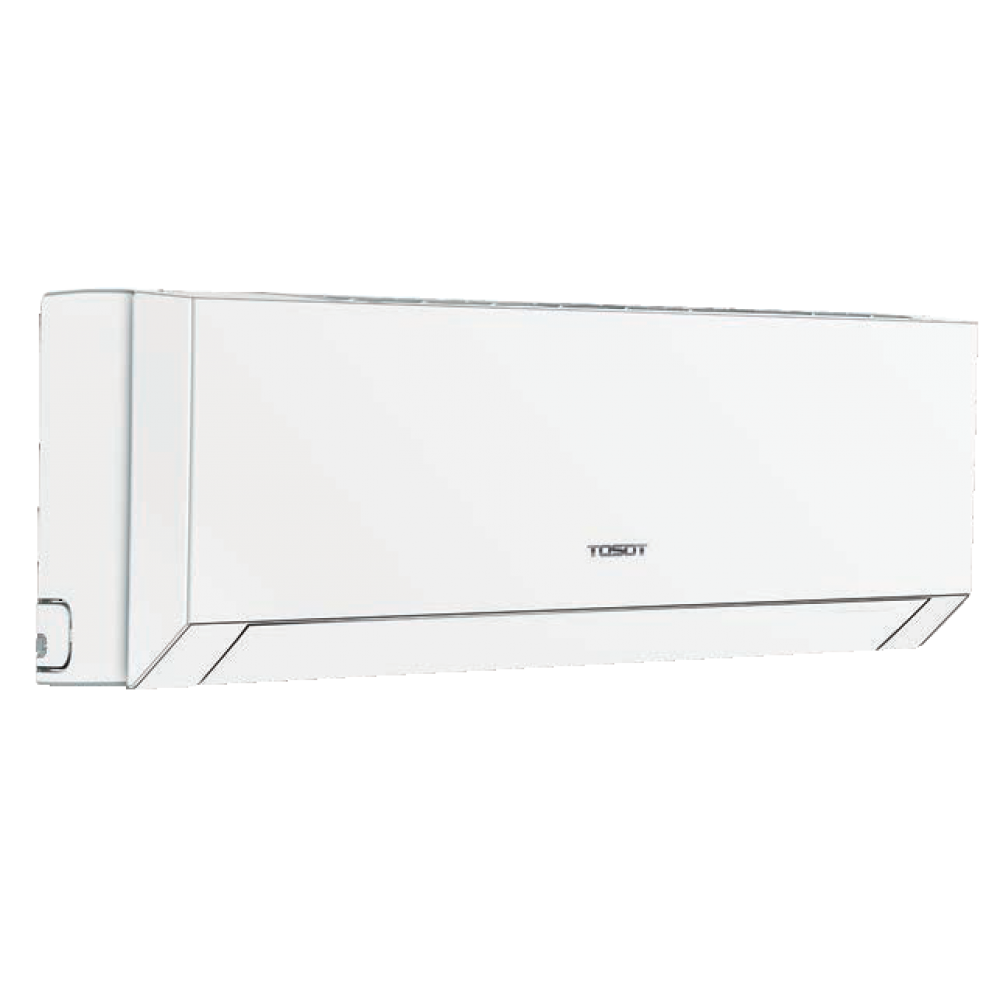

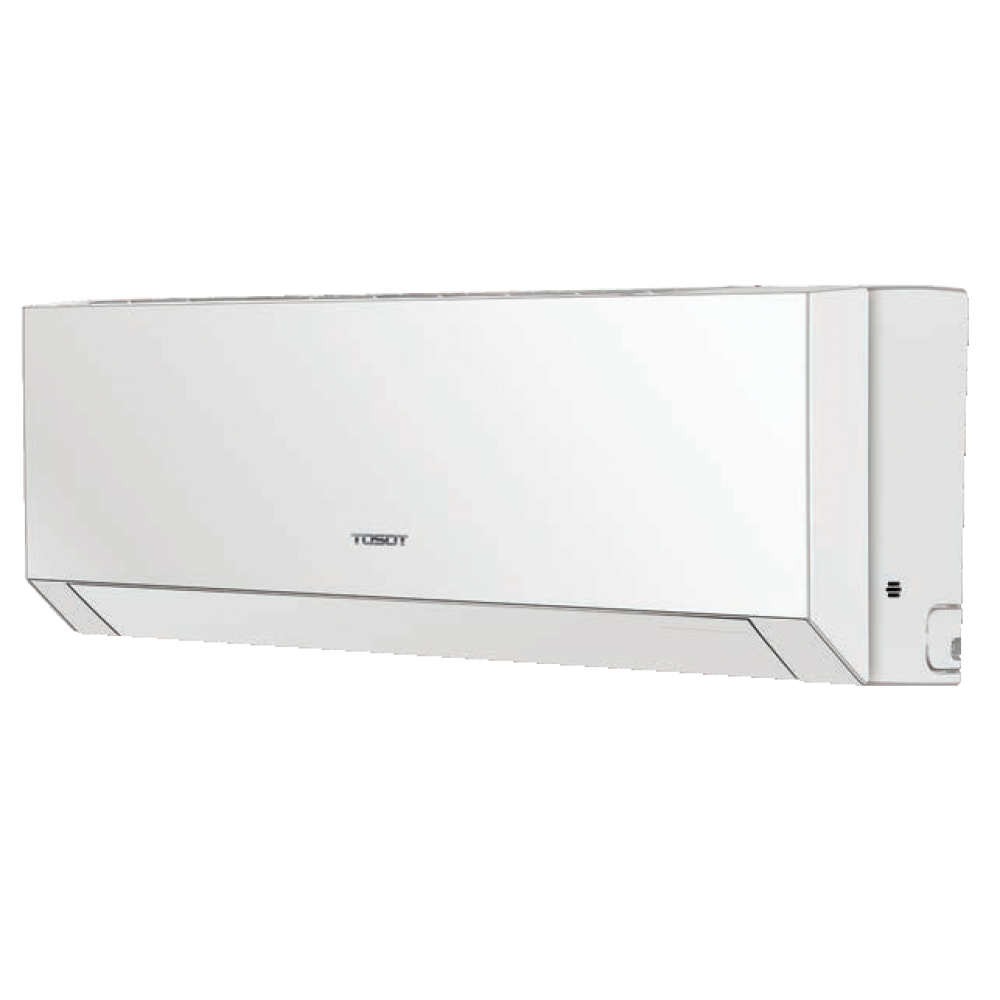

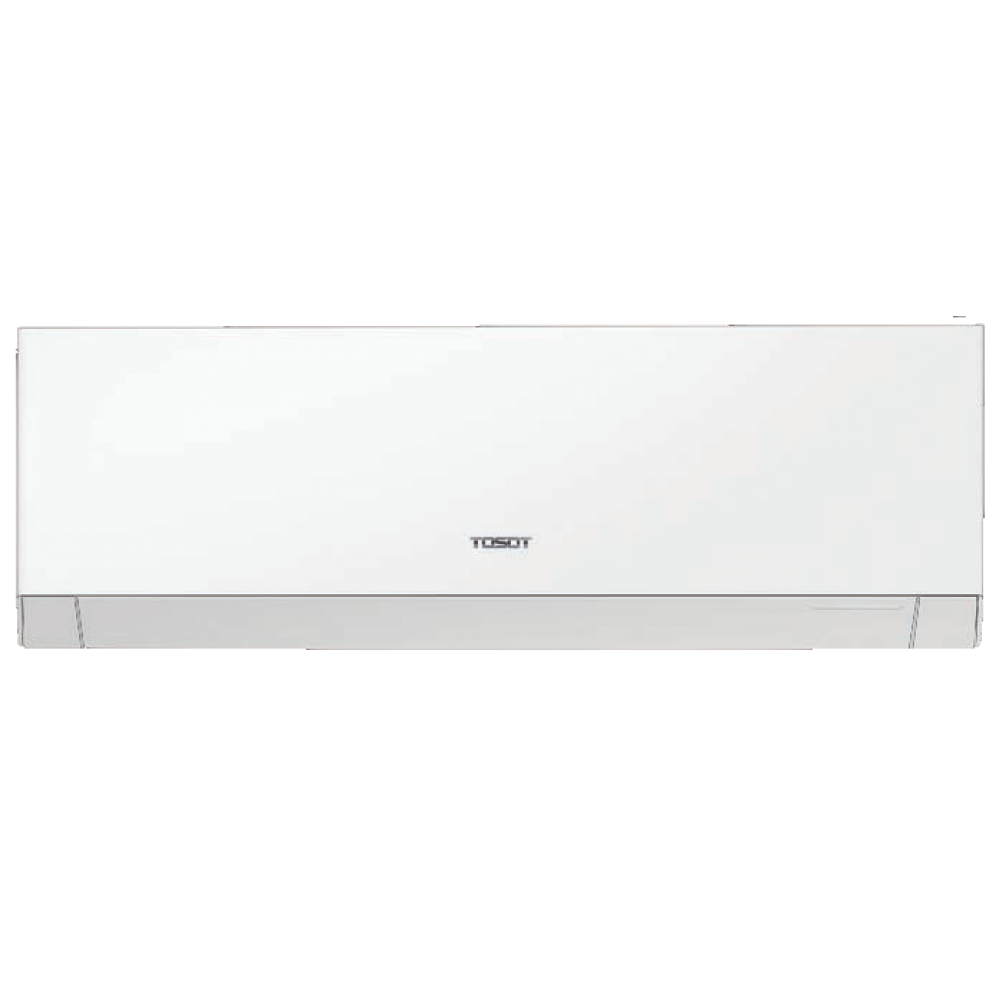

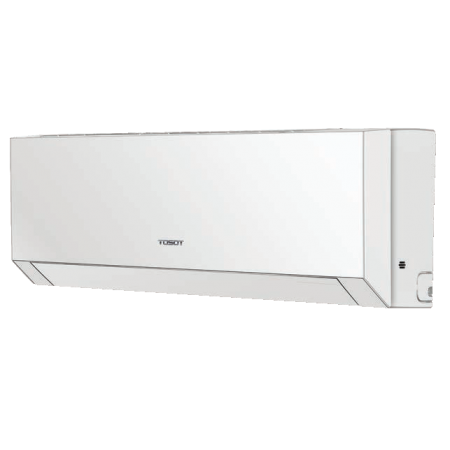

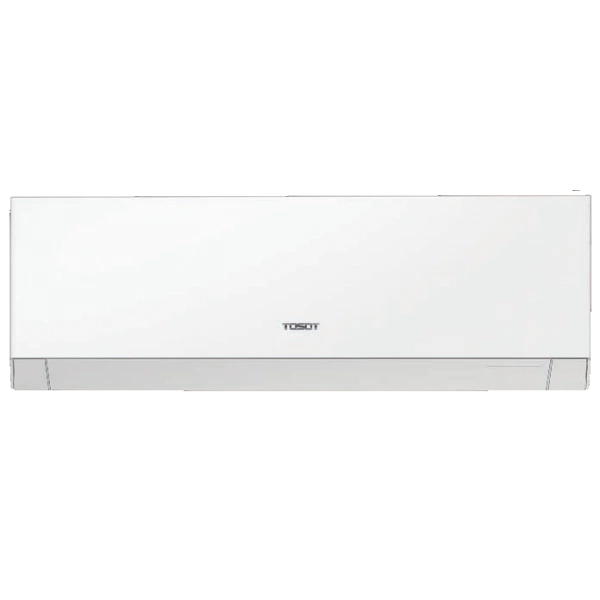

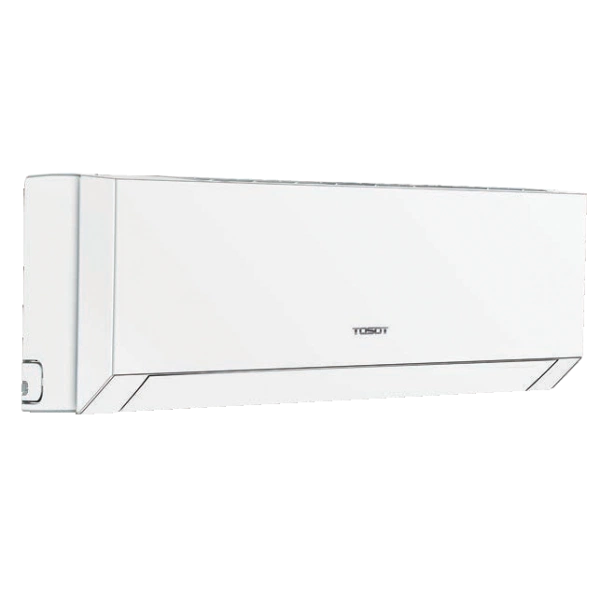

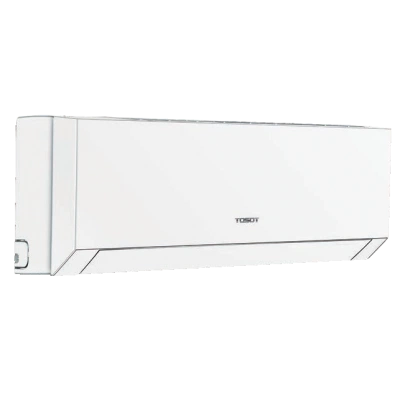

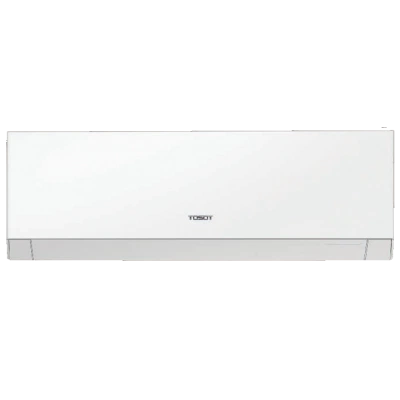

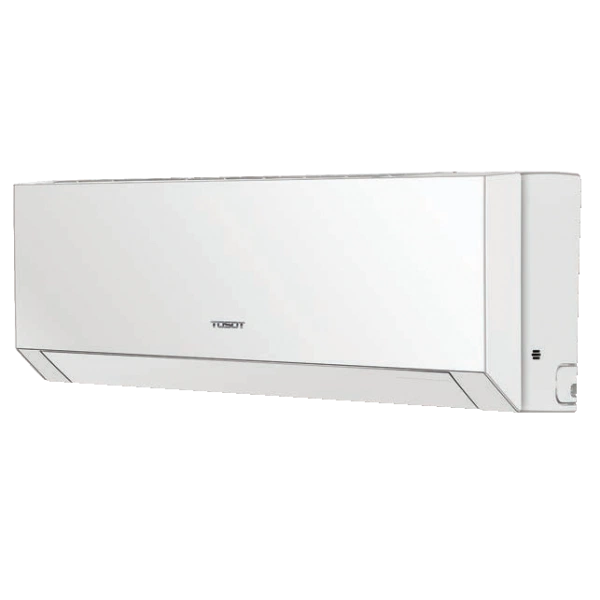

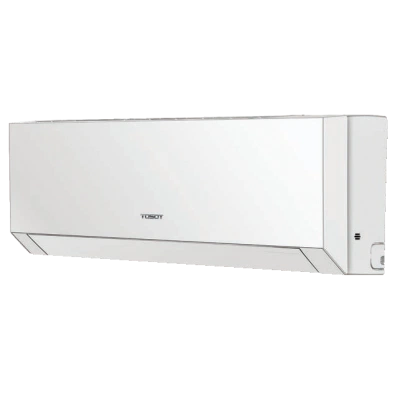

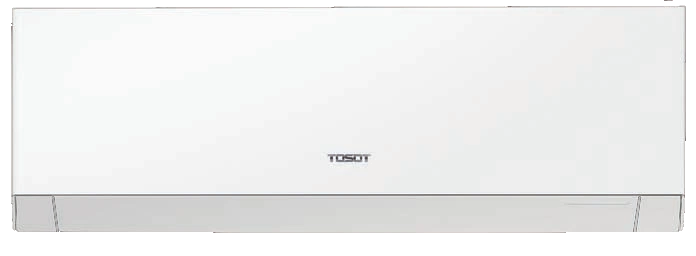

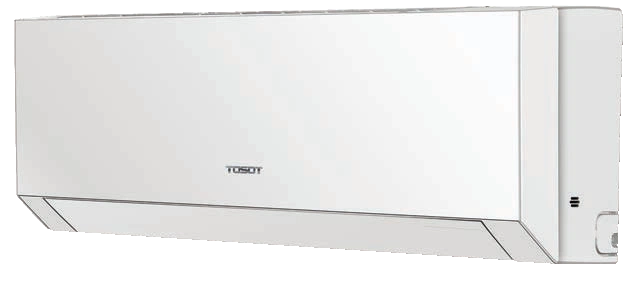

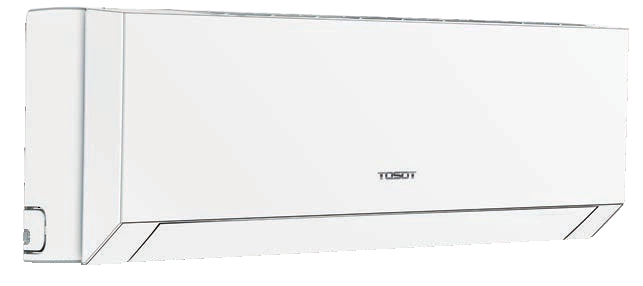

Настенный внутренний блок T09H-SCWA/I для совместимой мультисплит-системы.
- Охлаждение
- 2,7 кВт
- Обогрев
- 3 кВт
- Площадь
- 27 м²
- Хладагент
- R32
Назначение и исполнение
Внутренний блок размещается на стене и подает подготовленный воздух непосредственно в помещение. Такой способ подходит для комнат, где не планируется разводка воздуховодов и требуется сохранить доступ к фильтрам с лицевой стороны.
Функциональные возможности T09H-SCWA/I
Прямая подача воздуха
Поток поступает в помещение через жалюзи. Положение блока выбирают так, чтобы струя не была постоянно направлена на кровать, рабочее место или зону длительного пребывания.
Охлаждение и обогрев
Номинальная производительность составляет 2,7 кВт при охлаждении и 3 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Работа в составе системы
Это отдельный внутренний блок для совместимого наружного оборудования Free Match. Он не является готовой парой с произвольным наружным блоком той же мощности.
Контроль влажности
Датчик влажности участвует в регулировании работы внутреннего блока. Настройку осушения выбирают отдельно от обычного поддержания температуры.
Обработка воздуха
В серии предусмотрены генератор холодной плазмы и УФ-излучатель. Эти функции дополняют фильтрацию рециркулирующего воздуха.
Wi-Fi

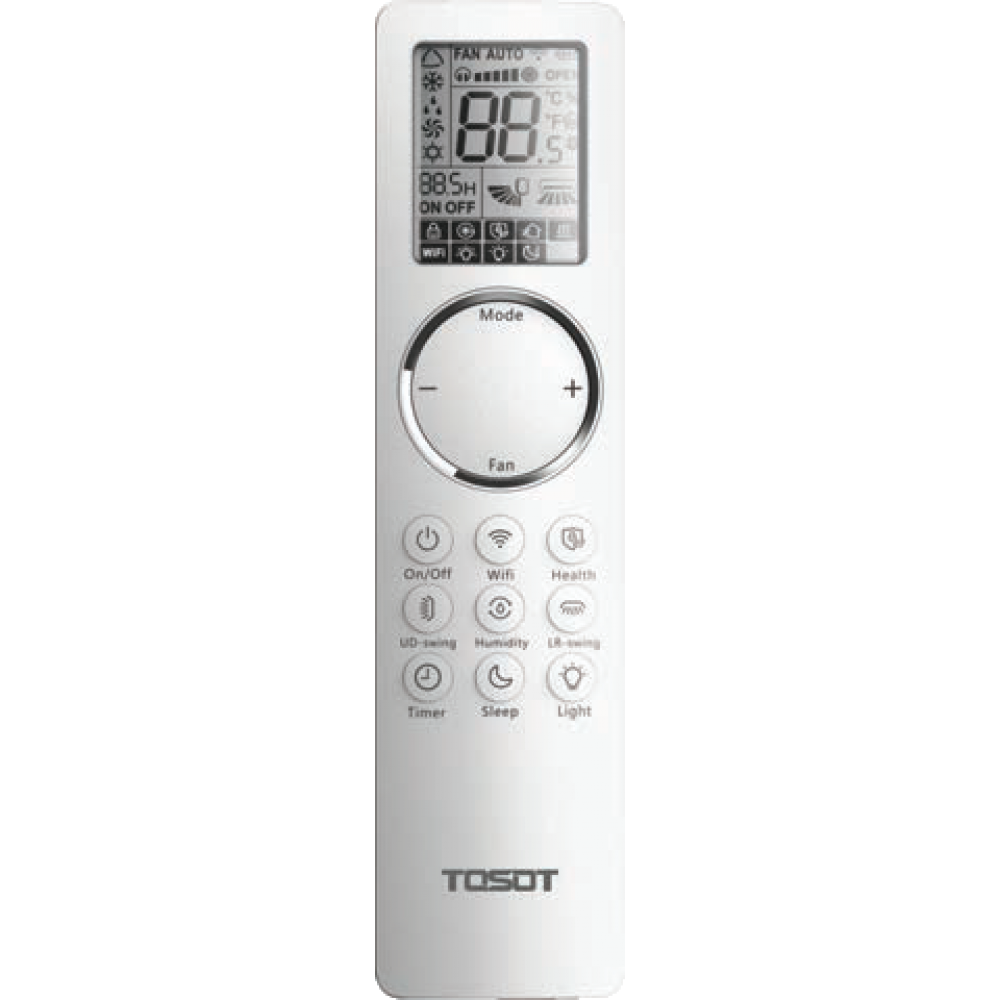

Встроенный модуль позволяет изменять настройки дистанционно. Сетевое подключение дополняет штатный пульт и не меняет монтажные ограничения системы.
Технические особенности
Расход воздуха через внутренний блок составляет от 180 до 610 м³/ч. Ступень вентилятора определяет интенсивность циркуляции и влияет на ощущение потока в комнате. Эта характеристика описывает работу теплообменника; объем свежего приточного воздуха рассчитывают отдельно для вентиляции.
Потребляемая электрическая мощность 0,015 кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
Минимальное звуковое давление внутреннего блока — 19 дБ(А). Это значение относится к соответствующей малой скорости. В реальном помещении слышимость зависит также от отражений, расположения оборудования и выбранного режима, поэтому минимум не описывает любую ступень вентилятора.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 2,7 кВт |
| Обогрев | 3 кВт |
| Рекомендуемая площадь | 27 м² |
| Хладагент | R32 |
| Питание, фазы / В / Гц | 1 / 220 / 50 |
| Минимальный шум | 19 дБ(А) |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 837 × 293 × 200 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Маршрут трубопроводов, отвод конденсата и сервисную сторону определяют до окончательной отделки. Воздухозабор и выход воздуха оставляют свободными; декоративные элементы не должны превращать монтажную нишу в закрытый объем без рассчитанной циркуляции.
Характеристики питания в порядке фазы / напряжение / частота: 1 / 220 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Для спальни, гостиной, отдельного кабинета или гостиничного номера важны не только площадь, но и теплопритоки от окон, людей и оборудования. При открытом сообщении с соседним помещением нагрузка меняется; паспортная рекомендация по площади не заменяет оценку этих условий. Внутренний блок обрабатывает воздух своей зоны; подача наружного воздуха и вытяжка решаются отдельной вентиляционной системой. Использование режима охлаждения не подтверждает наличие полноценного воздухообмена.
Условия эксплуатации и обслуживание
Для обслуживания сохраняют доступ к фильтрам, поддону конденсата и электрическим соединениям. Загрязнение фильтра уменьшает проход воздуха и меняет условия работы теплообменника. Очистку выполняют при отключенном оборудовании, а вмешательство в холодильный контур и электрическую часть поручают подготовленному специалисту.
