Основная информация о наружном блоке мультисплит-системы

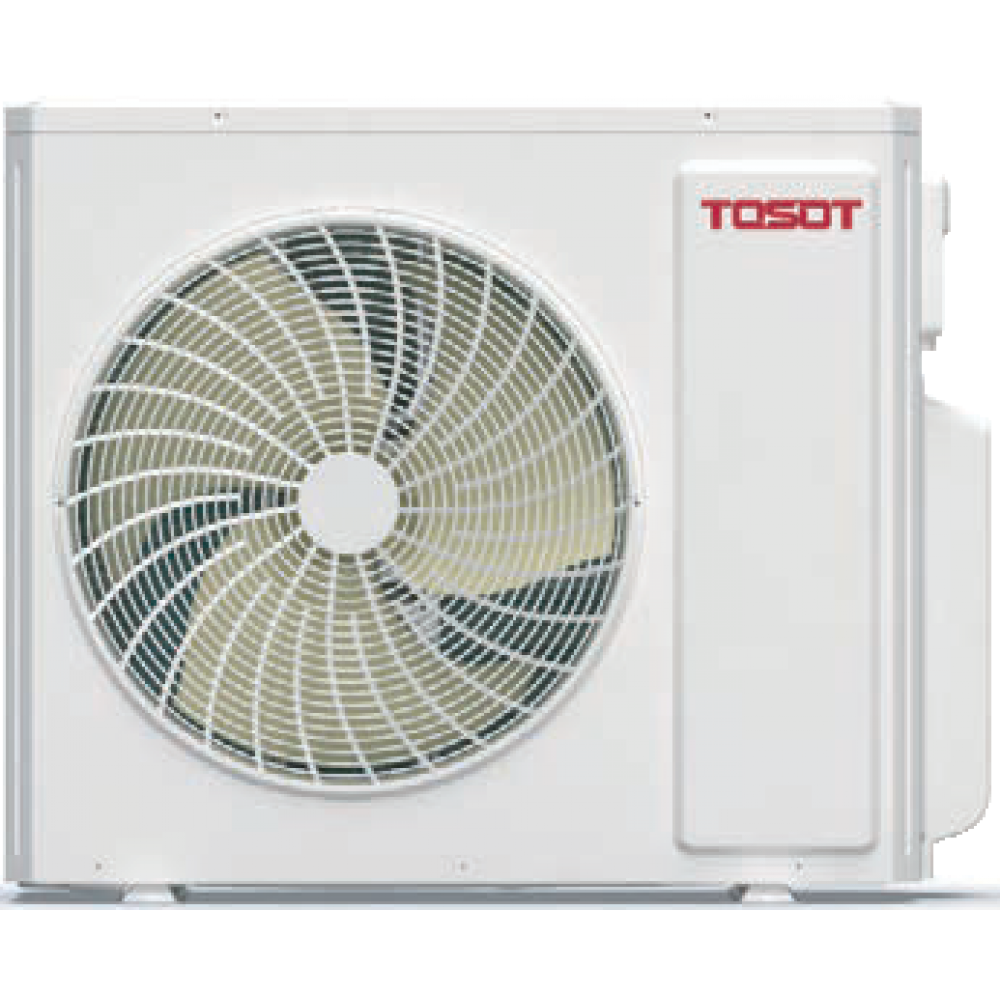

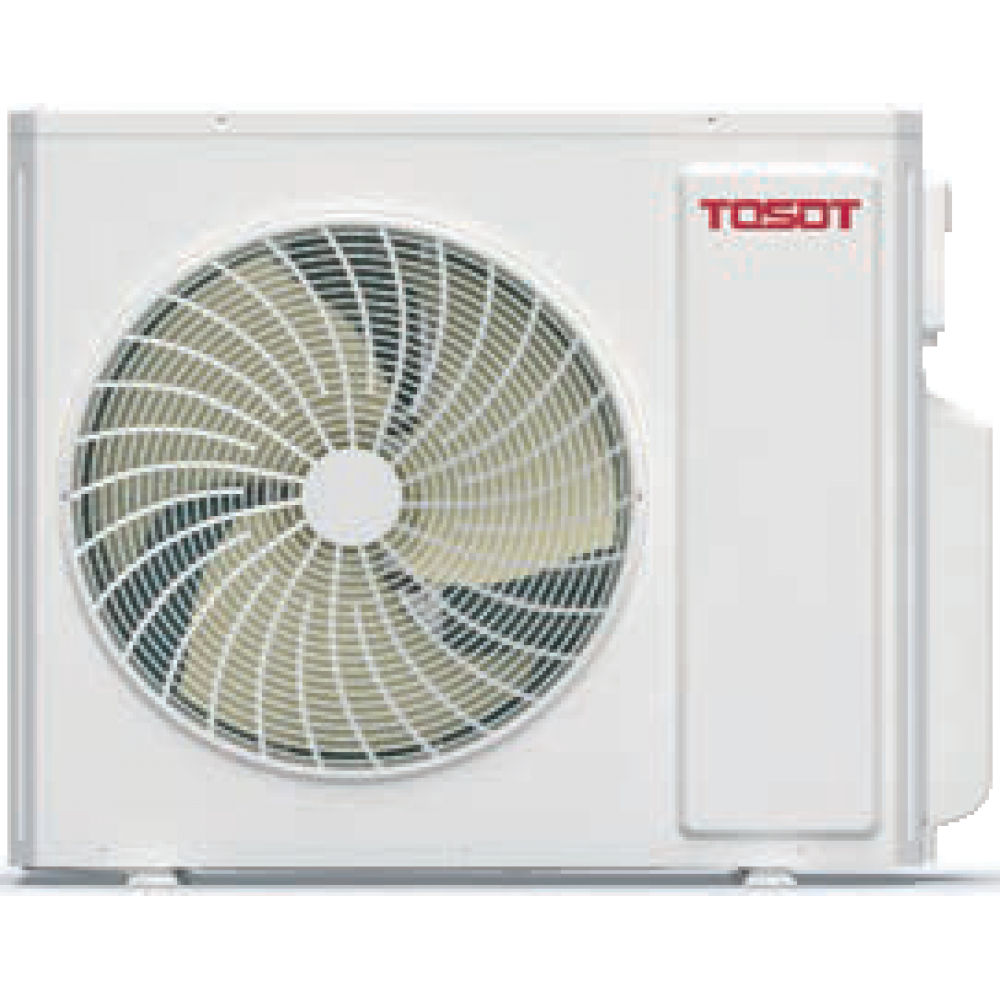

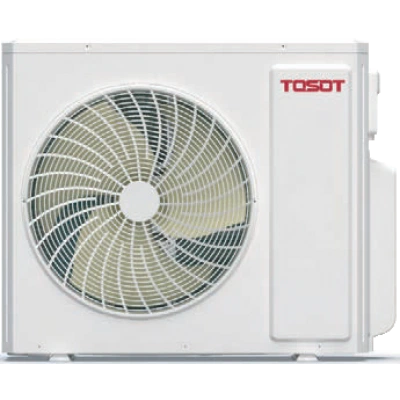

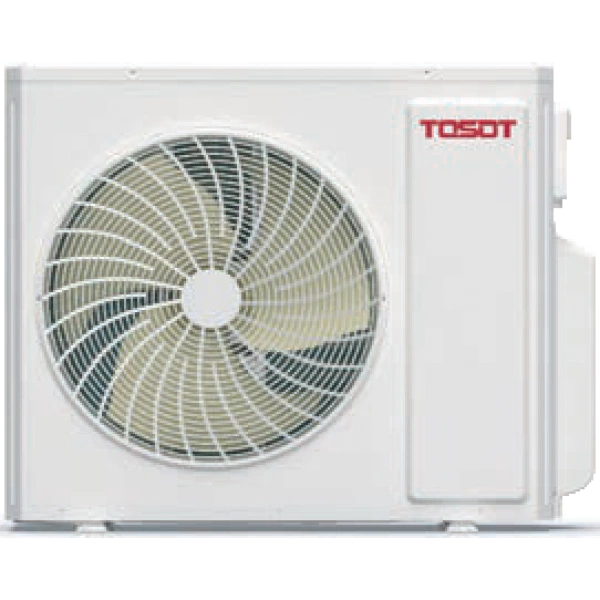

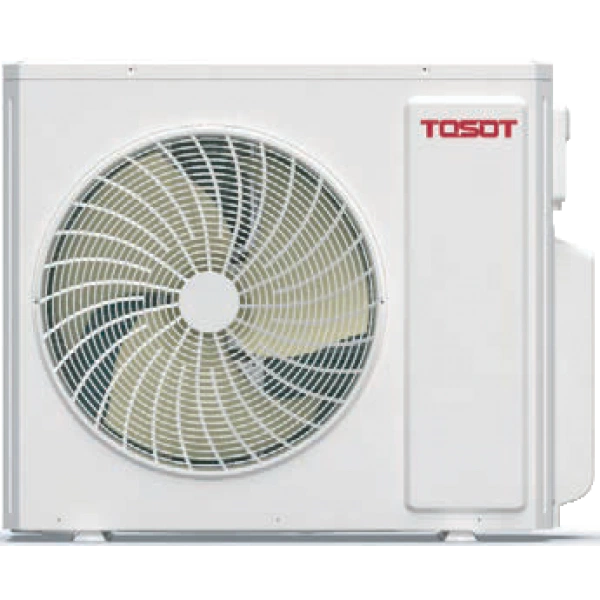

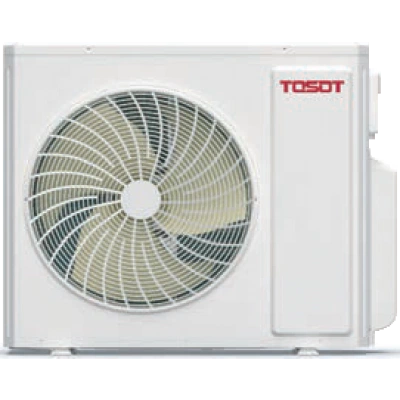

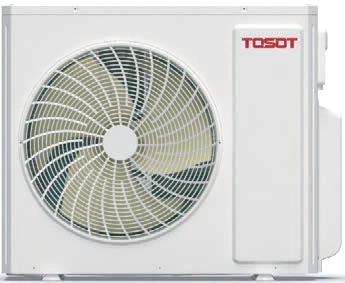

Наружный блок мультисплит-системы T28H-FMA/O для совместимой мультисплит-системы.
- Охлаждение
- 8 кВт
- Обогрев
- 9,5 кВт
- Хладагент
- R32
- Питание
- 1 / 220 / 50
Назначение и исполнение
Наружный блок Free Match объединяет несколько внутренних блоков в один холодильный контур. Он размещается снаружи обслуживаемых комнат и обеспечивает теплообмен для подключенных зон.
Функциональные возможности T28H-FMA/O
Несколько внутренних блоков
Для каждой комнаты выбирают совместимое исполнение внутреннего блока. Разрешенное количество подключений и суммарная нагрузка относятся к конкретной модели наружного оборудования, а не ко всей серии сразу.
Охлаждение и обогрев
Номинальная производительность составляет 8 кВт при охлаждении и 9,5 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Количество подключений
Для этой модели указано подключение до 4 внутренних блоков. Предельное число не отменяет ограничений по комбинации их мощностей и исполнений.
Технические особенности
Потребляемая электрическая мощность 2,12 кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
SEER составляет 7,2. SCOP составляет 4,2. Сезонные коэффициенты учитывают работу при разных нагрузках и температурах. Они подходят для сопоставления эффективности при одинаковой методике оценки и отличаются от коэффициентов отдельного номинального режима.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 8 кВт |
| Обогрев | 9,5 кВт |
| Хладагент | R32 |
| Питание, фазы / В / Гц | 1 / 220 / 50 |
| Внутренние блоки | 4 |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 889 × 654 × 340 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Максимальная длина трассы — 70 м. Допустимый перепад высот — 15 м. Эти ограничения проверяют по реальной схеме, включая вертикальные участки. Длину труб не подменяют расстоянием по прямой, а для многоблочной системы учитывают также ограничения отдельных ветвей.
Характеристики питания в порядке фазы / напряжение / частота: 1 / 220 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Решение применяют в многокомнатных квартирах, коттеджах и небольших офисах, где требуется несколько внутренних блоков при ограниченном числе наружных. Состав комбинации проверяют целиком: количество комнат само по себе не определяет допустимое сочетание мощностей.
Условия эксплуатации и обслуживание
Диапазон наружной температуры при охлаждении: от 15 до 43 °C. При обогреве: от 22 до 24 °C. Пределы относятся к соответствующему режиму. Они не гарантируют сохранение номинальной производительности на границе диапазона: нагрузку и доступную мощность оценивают для расчетной наружной температуры.
Для наружного размещения учитывают отвод тепла, доступ к теплообменнику и возможность удаления загрязнений. Оборудование не закрывают плотным ограждением, которое возвращает выбрасываемый воздух ко входу вентилятора. Электрические и холодильные соединения проверяют до ввода системы в рабочий режим.
