Основная информация о канальной сплит-системе

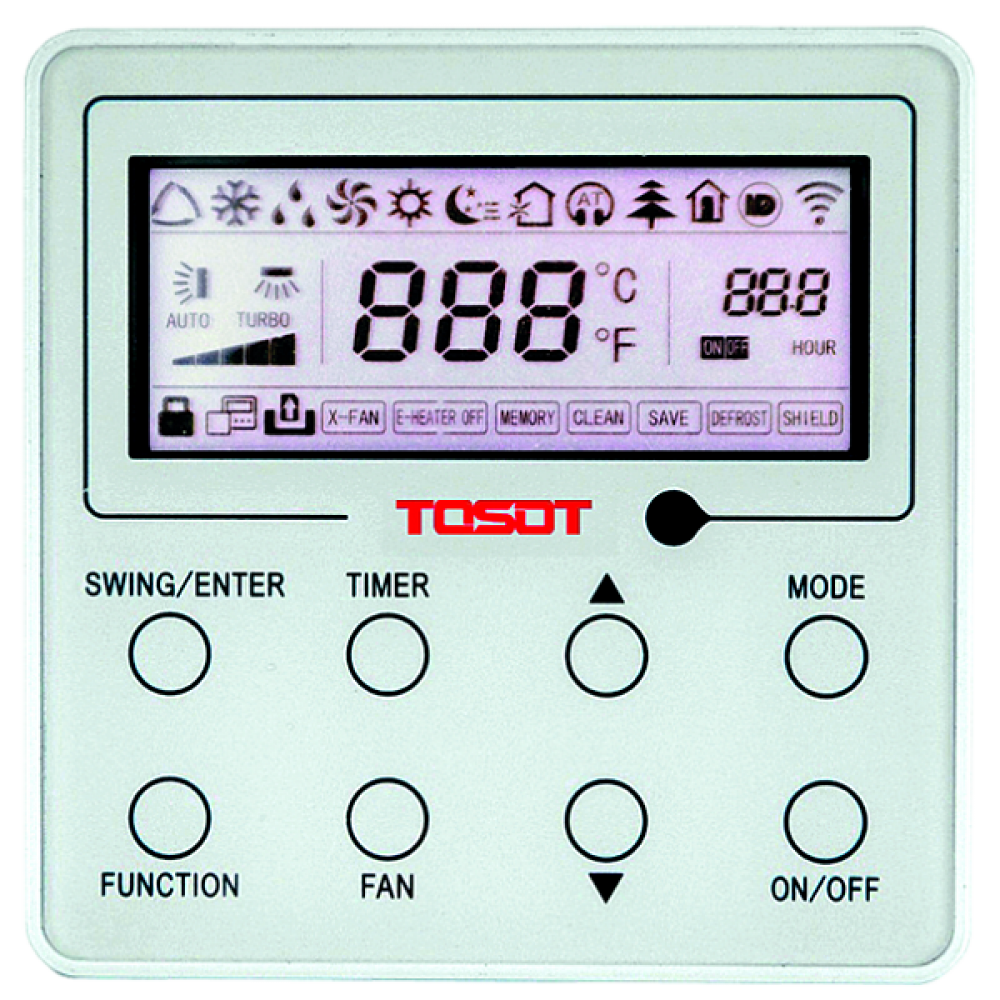

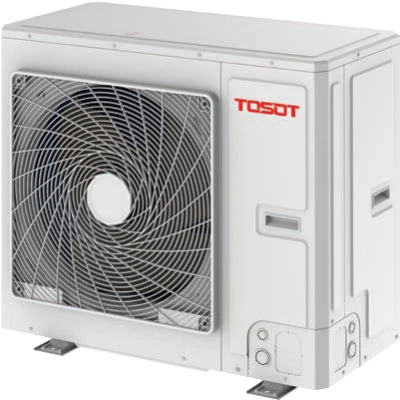

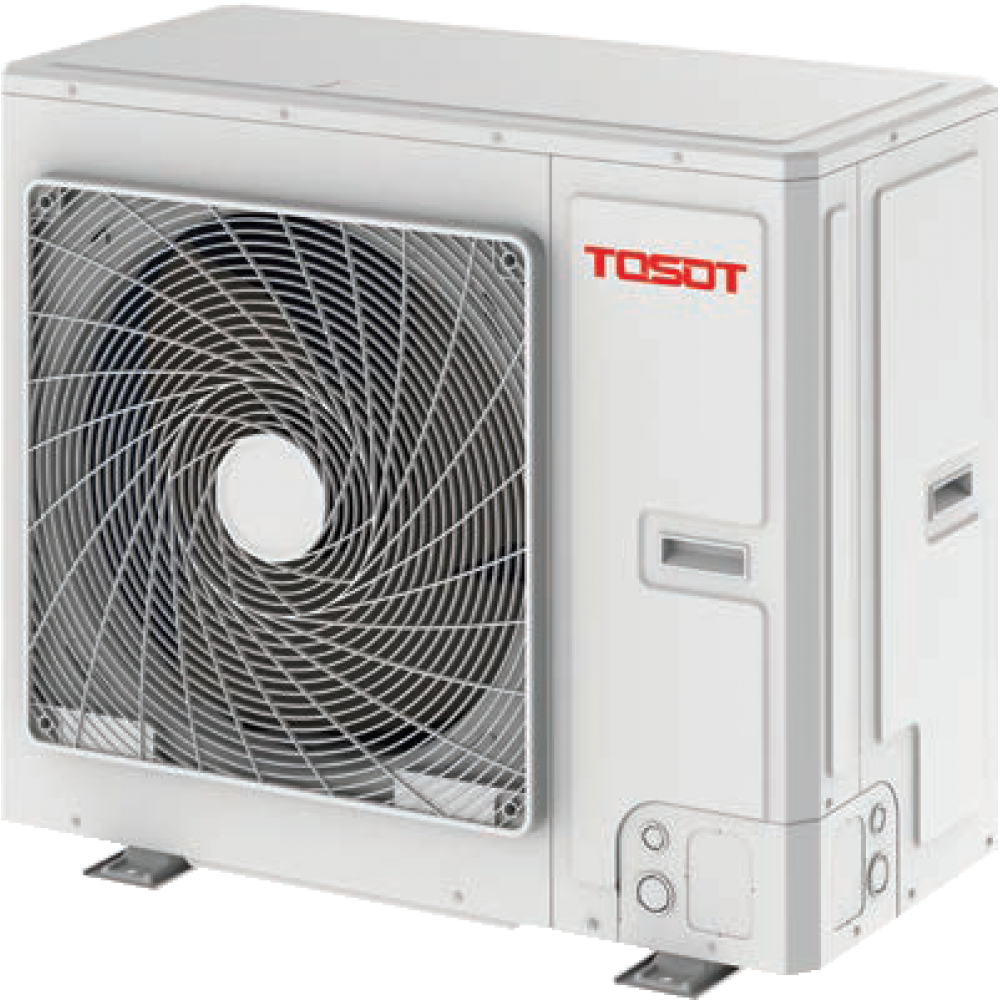

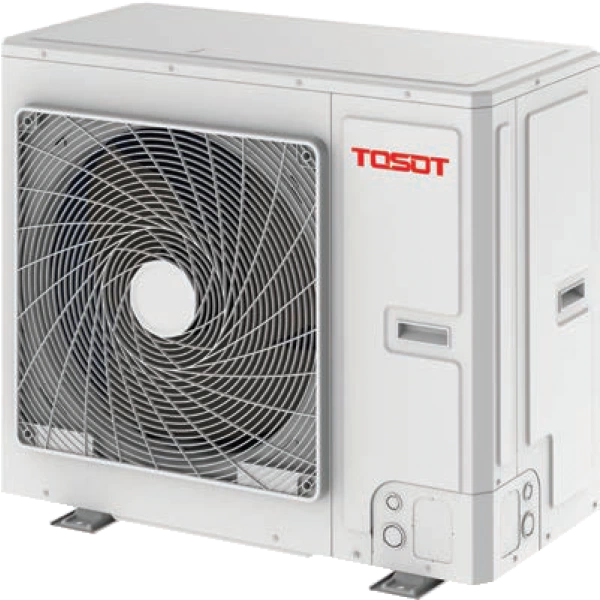

Канальная сплит-система T48H-ILD/I/T48H-ILU/O для охлаждения и обогрева помещения.
- Охлаждение
- 14 кВт
- Обогрев
- 15 кВт
- Площадь
- 140 м²
- Хладагент
- R410A
Назначение и исполнение

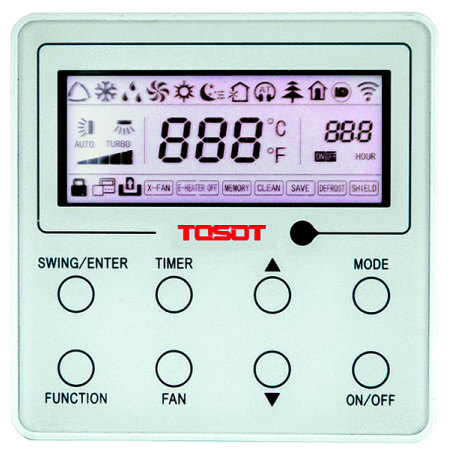

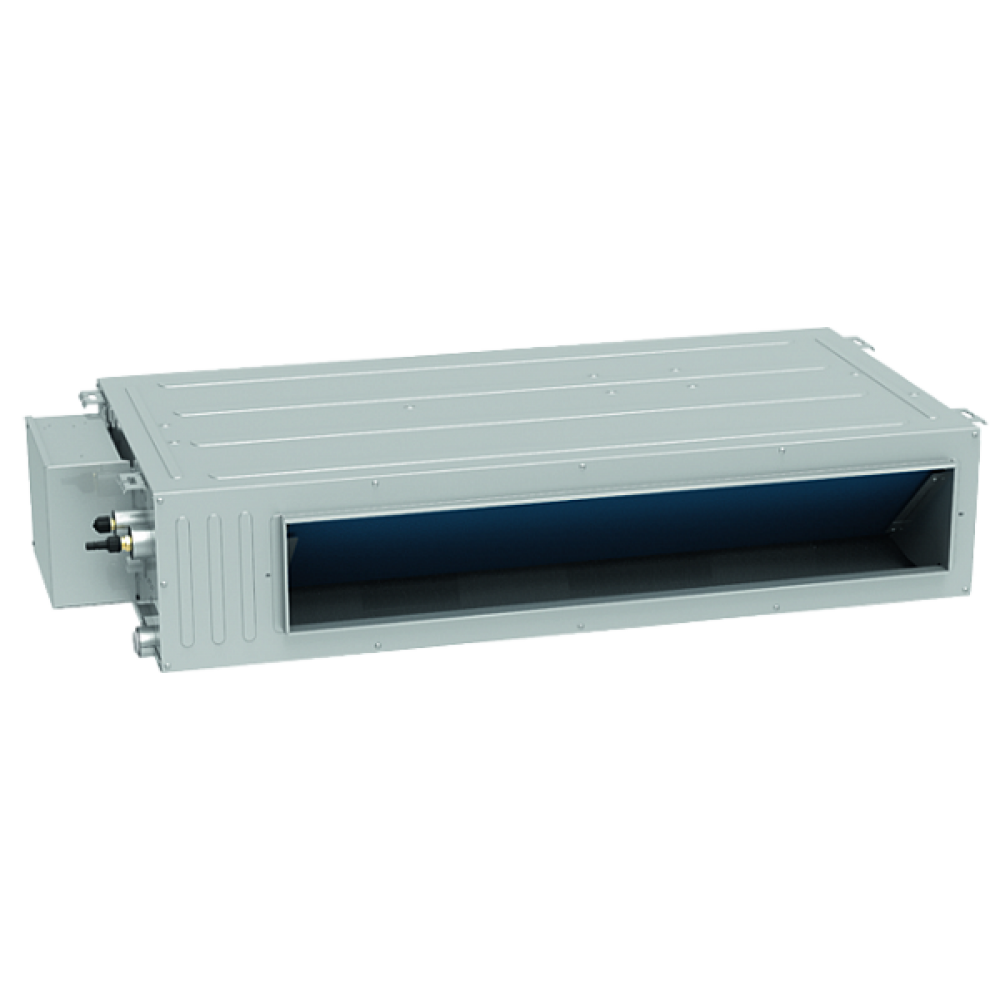

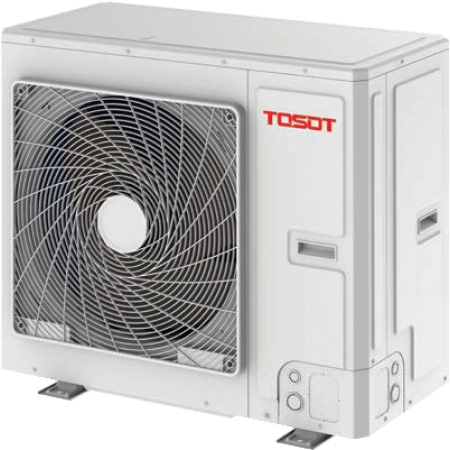

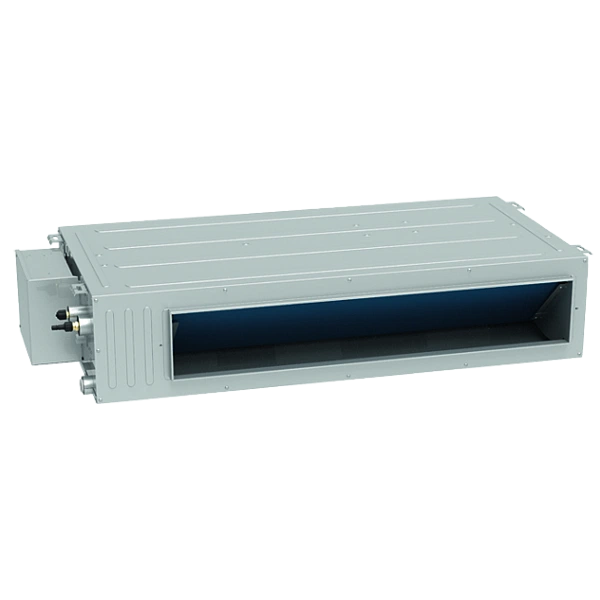

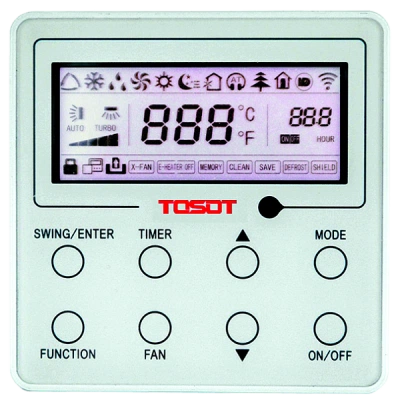

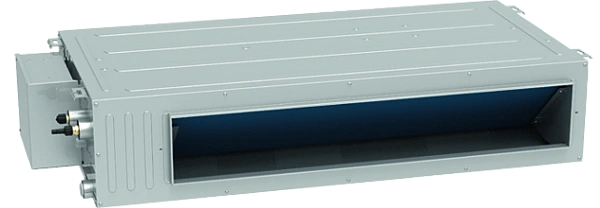

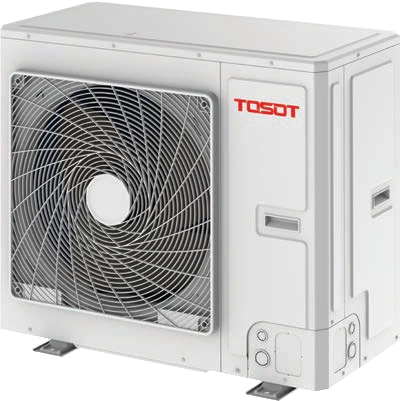

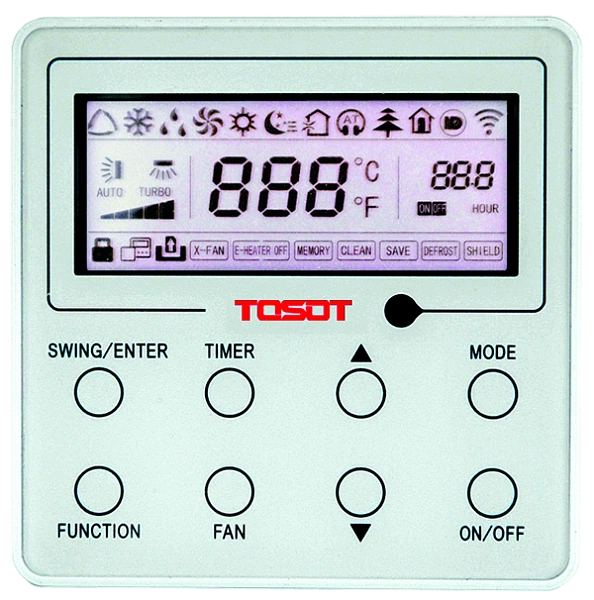

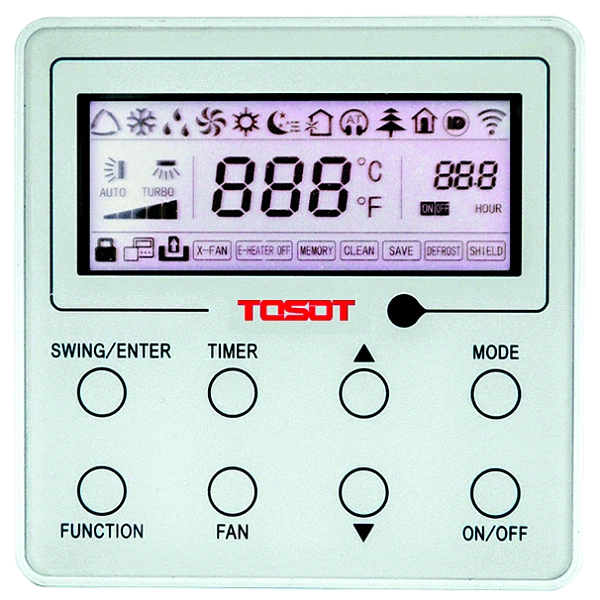

Блок предназначен для скрытого монтажа и работы с воздуховодами. В помещении остаются решетки подачи и забора воздуха, а сам корпус располагается в технической зоне или за подвесным потолком.
Функциональные возможности T48H-ILD/I/T48H-ILU/O
Распределение по воздуховодам
Подающие и обратные участки образуют единый воздушный тракт. Сопротивление решеток, фильтров и каналов должно соответствовать напору вентилятора; свободный расход воздуха не равен расходу готовой сети.
Охлаждение и обогрев
Номинальная производительность составляет 14 кВт при охлаждении и 15 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Технические особенности
Диапазон статического давления для этого исполнения — 0–150 Па. Напор характеризует способность вентилятора преодолевать сопротивление воздушной сети. Его рассматривают вместе с расходом воздуха, длиной каналов, поворотами и решетками. Увеличение сопротивления изменяет рабочую точку вентилятора и может уменьшить фактический расход.
Расход воздуха через внутренний блок составляет от 1400 до 2000 м³/ч. Ступень вентилятора определяет интенсивность циркуляции и влияет на ощущение потока в комнате. Эта характеристика описывает работу теплообменника; объем свежего приточного воздуха рассчитывают отдельно для вентиляции.
Потребляемая электрическая мощность 5,000 (1,200–5,200) кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
SEER составляет 5,1. SCOP составляет 3,4. Сезонные коэффициенты учитывают работу при разных нагрузках и температурах. Они подходят для сопоставления эффективности при одинаковой методике оценки и отличаются от коэффициентов отдельного номинального режима.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 14 кВт |
| Обогрев | 15 кВт |
| Рекомендуемая площадь | 140 м² |
| Хладагент | R410A |
| Питание, фазы / В / Гц | 3 / 380 / 50 |
| Минимальный шум | 37 дБ(А) |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 1400 × 300 × 700 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Максимальная длина трассы — 75 м. Допустимый перепад высот — 30 м. Эти ограничения проверяют по реальной схеме, включая вертикальные участки. Длину труб не подменяют расстоянием по прямой, а для многоблочной системы учитывают также ограничения отдельных ветвей.
Характеристики питания в порядке фазы / напряжение / частота: 3 / 380 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Такое исполнение используют в офисах, гостиничных номерах, жилых помещениях и коммерческих зонах, где оборудование требуется скрыть. План воздуховодов, расположение решеток и доступ к фильтру определяют вместе: отделка не должна закрывать сервисную сторону блока.
Условия эксплуатации и обслуживание
Диапазон наружной температуры при охлаждении: от -15 до 48 °C. При обогреве: от -15 до 24 °C. Пределы относятся к соответствующему режиму. Они не гарантируют сохранение номинальной производительности на границе диапазона: нагрузку и доступную мощность оценивают для расчетной наружной температуры.
Для обслуживания сохраняют доступ к фильтрам, поддону конденсата и электрическим соединениям. Загрязнение фильтра уменьшает проход воздуха и меняет условия работы теплообменника. Очистку выполняют при отключенном оборудовании, а вмешательство в холодильный контур и электрическую часть поручают подготовленному специалисту.
