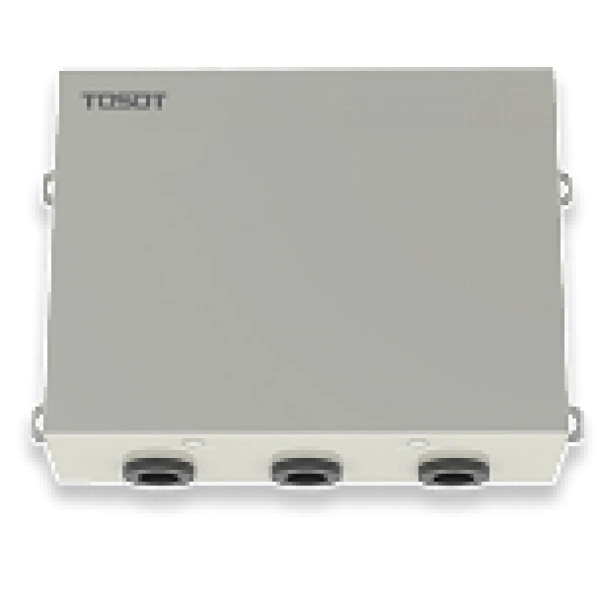

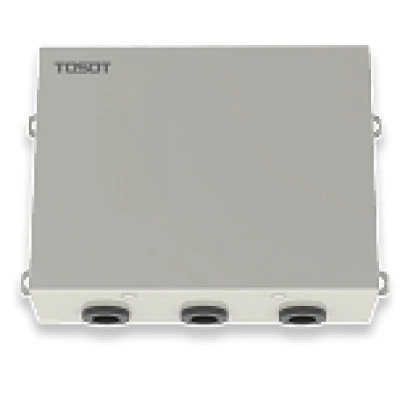

Основная информация о контроллере фреоновой секции
Контроллер для подключения фреоновой секции приточной установки к совместимому наружному блоку TOSOT TMV. Управляющий сигнал 0–10 В DC задает температурную уставку.
- Контур
- 28 кВт
- Сигнал
- 0–10 В DC
- Хладагент
- R410A
- Группа
- До 3 блоков
Назначение и исполнение
TMV-N280U/C-T относится к оборудованию интеграции вентиляции и мультизонального кондиционирования. Через него фреоновая секция приточной установки включается в контур TMV. Номинальная холодопроизводительность для этого исполнения составляет 28 кВт; это характеристика согласуемого контура, а не электрическая мощность самого контроллера.
Функциональные возможности TMV-N280U/C-T
Связь с внешней автоматикой
Клеммы принимают сигнал 0–10 В постоянного тока. Его формирует сторонний контроллер, который приобретается отдельно. На основе сигнала устанавливается требуемая температурная уставка.
Групповая работа
До трех контроллеров могут объединяться для обслуживания одного фреонового контура. Возможность группирования не означает произвольного подключения разных испарительных секций без согласования проекта.
Проводное управление
В комплекте предусмотрен проводной пульт XK46. Его наличие следует отличать от внешнего контроллера автоматики: это разные устройства с разными задачами.
Согласование типоразмера
Поддерживаемые значения на охлаждение: 22,4/28,0/33,5/40,0/45,0 кВт; на обогрев: 25,0/31,5/37,5/45,0/50,0 кВт. Номинальное обозначение модели не заменяет проверку выбранной конфигурации секции.
Технические особенности
Исполнение рассчитано на хладагент R410A. В узле участвуют контроллер и электронный расширительный вентиль: электрическая часть принимает команды, а холодильное подключение должно соответствовать характеристикам испарителя. Совместимость проверяют по всей схеме приточной установки и наружного блока, включая способ управления.
Допустимая температура приточного воздуха составляет от +16 до +35 °C при охлаждении и от +10 до +27 °C при обогреве. Эти интервалы относятся к приточному воздуху, проходящему через секцию. Их нельзя выдавать за температурный диапазон наружного блока или за пределы хранения устройства.
Основные характеристики
| Параметр | Значение |
|---|---|
| Назначение | Фреоновая секция приточной установки |
| Номинал контура | 28 кВт |
| Управление | 0–10 В DC |
| Хладагент | R410A |
| Питание | 1 фаза, 220–240 В, 50 Гц |
| Групповая работа | До 3 контроллеров на контур |
Монтаж и подключение
Максимальное удаление контроллера от испарителя приточной установки — 2 м. Размеры корпуса контроллера в порядке ширина × высота × глубина составляют 334 × 111 × 284 мм, размеры ЭРВ — 203 × 85 × 326 мм. Монтажное место рассчитывают для обоих элементов, а не только для электрического корпуса.
Холодильные соединения подбирают по выбранному исполнению и поддерживаемому типоразмеру секции. Кабель питания и соединительный кабель выполняют разные задачи, поэтому их прокладывают по соответствующим цепям. Электрическую часть согласуют с внешней автоматикой, сохраняя доступ к клеммам.
Применение
Контроллер применяют в системах подготовки приточного воздуха, где вентиляционная установка использует фреоновый теплообменник и наружное оборудование TMV. Состав системы задается проектом: расход воздуха, нагрузка теплообменника, управляющая автоматика и режим наружного блока должны быть согласованы. Изделие выполняет задачу сопряжения этих частей, а не заменяет вентилятор или саму приточную установку.
Условия эксплуатации и обслуживание
При установке электронного расширительного вентиля строго соблюдают предусмотренное пространственное положение: неправильная ориентация мешает его работе. Корпус и соединения располагают так, чтобы доступ для проверки оставался возможным после окончательной сборки и отделки технической зоны.
Перед вводом проверяют электрические соединения, формирование сигнала уставки и соответствие выбранного типоразмера испарительной секции. Групповые связи проверяют как одну систему. Отдельное наличие питания у контроллера еще не подтверждает готовность холодильного контура и корректность взаимодействия со сторонней автоматикой.
