Основная информация о напольно-потолочной сплит-системе

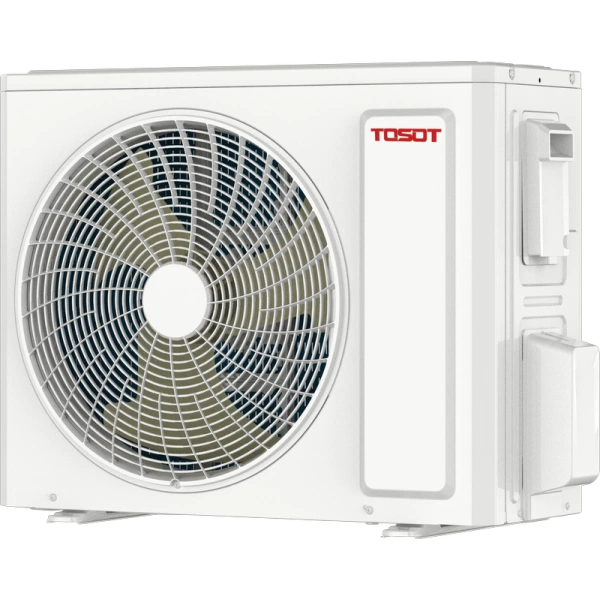

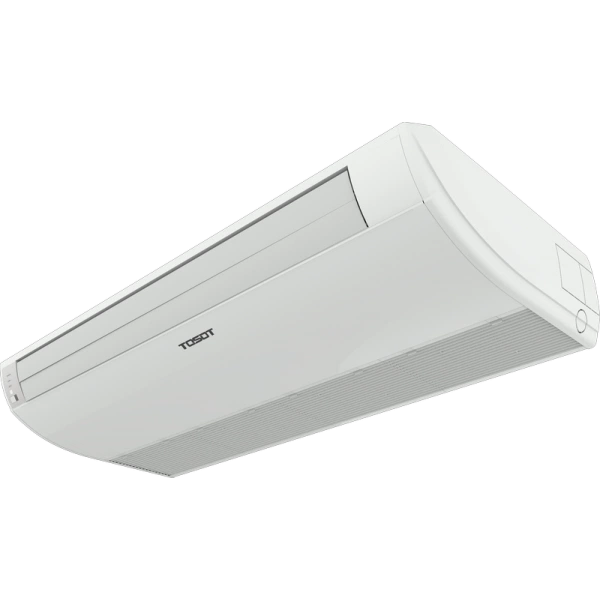

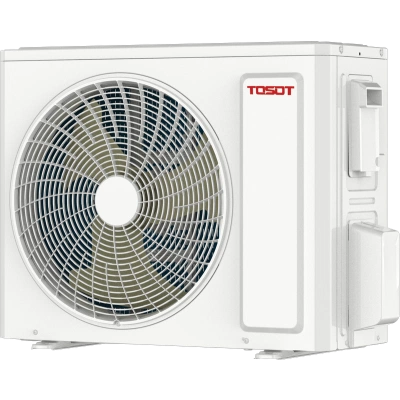

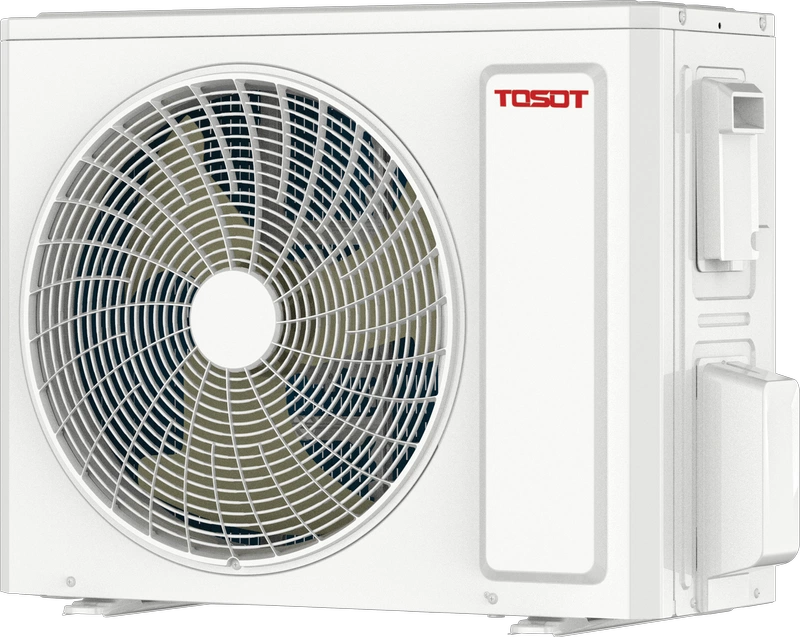

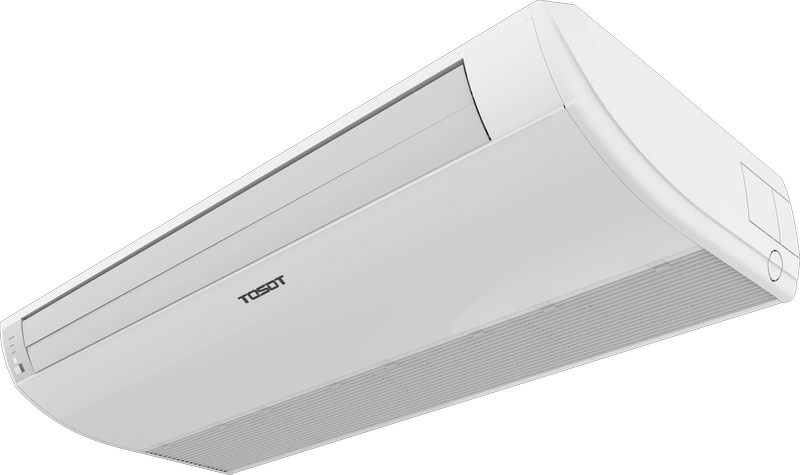

Напольно-потолочная сплит-система T60H-ILFA/I/T60H-ILUA/O для охлаждения и обогрева помещения.
- Охлаждение
- 16 кВт
- Обогрев
- 18 кВт
- Хладагент
- R32
- Питание
- 3 / 380 / 50
Назначение и исполнение
Напольно-потолочное исполнение позволяет выбрать размещение под потолком либо у нижней части стены. Конкретную монтажную схему определяют для помещения до прокладки трубопроводов и дренажа.
Функциональные возможности T60H-ILFA/I/T60H-ILUA/O
Варианты размещения
Разная ориентация корпуса помогает обойти ограничения потолочной зоны. Для выбранного положения сохраняют предусмотренные проходы воздуха, сервисные зазоры и правильную организацию отвода конденсата.
Охлаждение и обогрев
Номинальная производительность составляет 16 кВт при охлаждении и 18 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Wi-Fi

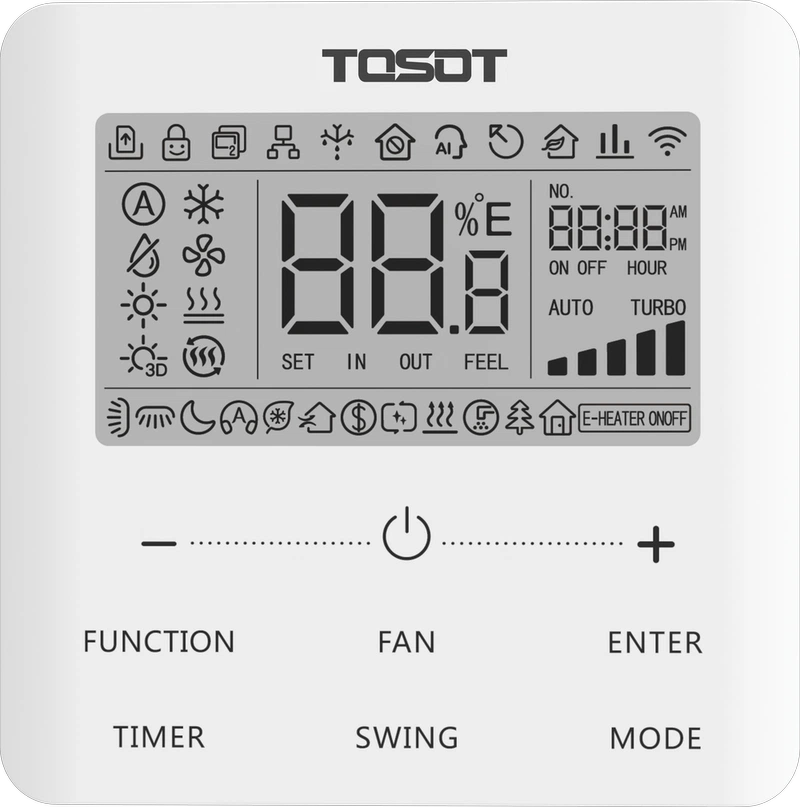

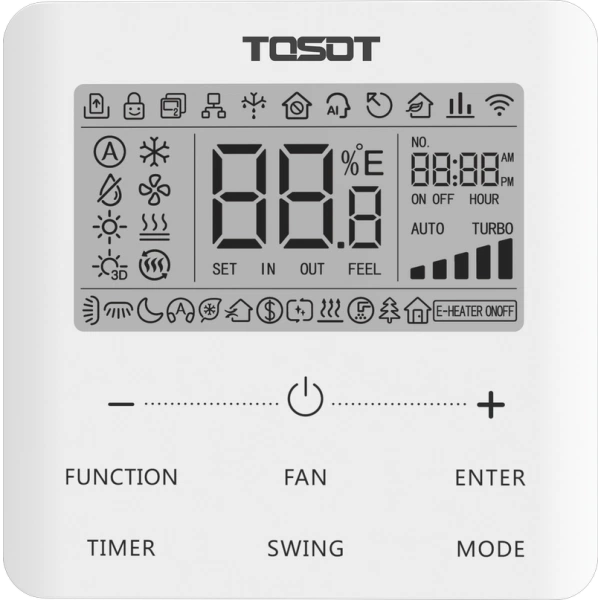

Встроенный модуль позволяет изменять настройки дистанционно. Сетевое подключение дополняет штатный пульт и не меняет монтажные ограничения системы.
Технические особенности
Расход воздуха через внутренний блок составляет от 1600 до 2600 м³/ч. Ступень вентилятора определяет интенсивность циркуляции и влияет на ощущение потока в комнате. Эта характеристика описывает работу теплообменника; объем свежего приточного воздуха рассчитывают отдельно для вентиляции.
Потребляемая электрическая мощность 5,50 (1,30-6,40) кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
SEER составляет 16. Сезонные коэффициенты учитывают работу при разных нагрузках и температурах. Они подходят для сопоставления эффективности при одинаковой методике оценки и отличаются от коэффициентов отдельного номинального режима.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 16 кВт |
| Обогрев | 18 кВт |
| Хладагент | R32 |
| Питание, фазы / В / Гц | 3 / 380 / 50 |
| Минимальный шум | 44 дБ(А) |
| Управление Wi-Fi | В комплекте |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 1570 × 665 × 235 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Максимальная длина трассы — 75 м. Допустимый перепад высот — 30 м. Эти ограничения проверяют по реальной схеме, включая вертикальные участки. Длину труб не подменяют расстоянием по прямой, а для многоблочной системы учитывают также ограничения отдельных ветвей.
Характеристики питания в порядке фазы / напряжение / частота: 3 / 380 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Блоки этого типа используют в помещениях нестандартной формы, офисах, торговых зонах и при реконструкции. Они полезны, когда невозможно разместить кассету в середине потолка, а воздуховодная сеть не предусмотрена проектом.
Условия эксплуатации и обслуживание
Диапазон наружной температуры при охлаждении: от -15 до 48 °C. При обогреве: от -15 до 24 °C. Пределы относятся к соответствующему режиму. Они не гарантируют сохранение номинальной производительности на границе диапазона: нагрузку и доступную мощность оценивают для расчетной наружной температуры.
Для обслуживания сохраняют доступ к фильтрам, поддону конденсата и электрическим соединениям. Загрязнение фильтра уменьшает проход воздуха и меняет условия работы теплообменника. Очистку выполняют при отключенном оборудовании, а вмешательство в холодильный контур и электрическую часть поручают подготовленному специалисту.
