Основная информация о напольно-потолочном внутреннем блоке VRF

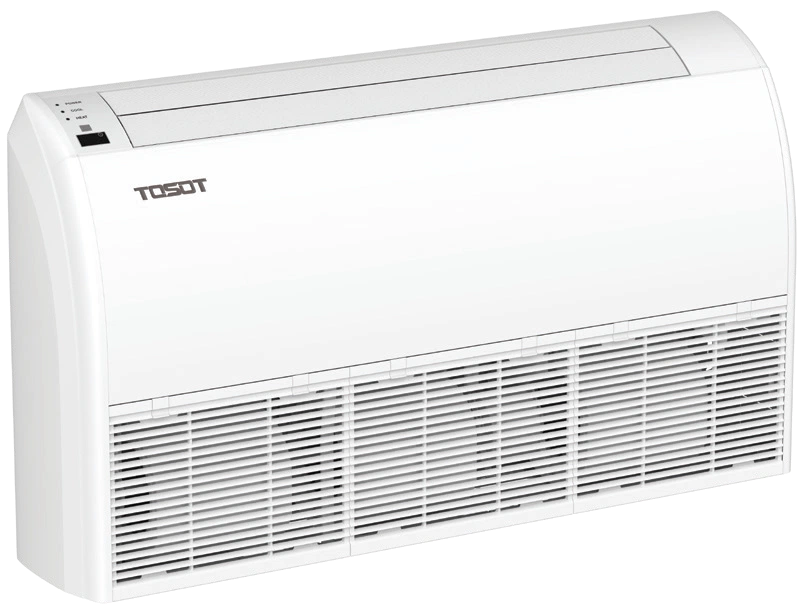

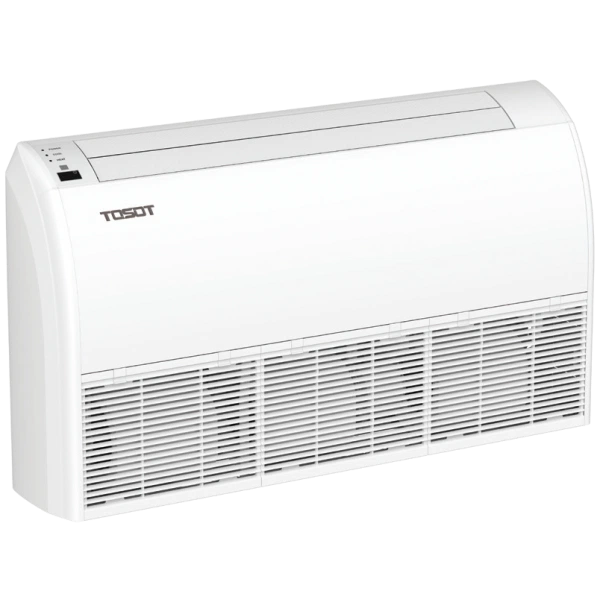

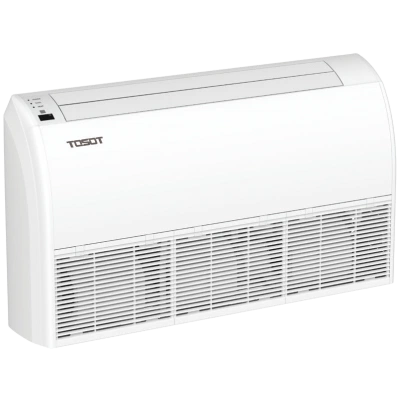

Напольно-потолочный внутренний блок VRF TMV-ND140ZD/B-T для мультизональной системы TOSOT TMV.
- Охлаждение
- 14 кВт
- Обогрев
- 16 кВт
- Питание
- 1 / 220 / 50
Назначение и исполнение
Напольно-потолочное исполнение позволяет выбрать размещение под потолком либо у нижней части стены. Конкретную монтажную схему определяют для помещения до прокладки трубопроводов и дренажа.
Функциональные возможности TMV-ND140ZD/B-T
Варианты размещения
Разная ориентация корпуса помогает обойти ограничения потолочной зоны. Для выбранного положения сохраняют предусмотренные проходы воздуха, сервисные зазоры и правильную организацию отвода конденсата.
Охлаждение и обогрев
Номинальная производительность составляет 14 кВт при охлаждении и 16 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Работа в составе системы
Внутренний блок подключается к совместимой системе TMV. Его паспортная производительность относится к конкретной зоне, а доступная мощность всей комбинации зависит также от наружного оборудования.
Технические особенности
Расход воздуха через внутренний блок составляет от 1600 до 2000 м³/ч. Ступень вентилятора определяет интенсивность циркуляции и влияет на ощущение потока в комнате. Эта характеристика описывает работу теплообменника; объем свежего приточного воздуха рассчитывают отдельно для вентиляции.
Потребляемая электрическая мощность 0,25 кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
Минимальное звуковое давление внутреннего блока — 43 дБ(А). Это значение относится к соответствующей малой скорости. В реальном помещении слышимость зависит также от отражений, расположения оборудования и выбранного режима, поэтому минимум не описывает любую ступень вентилятора.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 14 кВт |
| Обогрев | 16 кВт |
| Питание, фазы / В / Гц | 1 / 220 / 50 |
| Минимальный шум | 43 дБ(А) |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 665 × 235 × 1570 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Маршрут трубопроводов, отвод конденсата и сервисную сторону определяют до окончательной отделки. Воздухозабор и выход воздуха оставляют свободными; декоративные элементы не должны превращать монтажную нишу в закрытый объем без рассчитанной циркуляции.
Характеристики питания в порядке фазы / напряжение / частота: 1 / 220 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Блоки этого типа используют в помещениях нестандартной формы, офисах, торговых зонах и при реконструкции. Они полезны, когда невозможно разместить кассету в середине потолка, а воздуховодная сеть не предусмотрена проектом. Внутренний блок обрабатывает воздух своей зоны; подача наружного воздуха и вытяжка решаются отдельной вентиляционной системой. Использование режима охлаждения не подтверждает наличие полноценного воздухообмена.
Условия эксплуатации и обслуживание
Для обслуживания сохраняют доступ к фильтрам, поддону конденсата и электрическим соединениям. Загрязнение фильтра уменьшает проход воздуха и меняет условия работы теплообменника. Очистку выполняют при отключенном оборудовании, а вмешательство в холодильный контур и электрическую часть поручают подготовленному специалисту.
