Основная информация о напольном бескорпусном внутреннем блоке

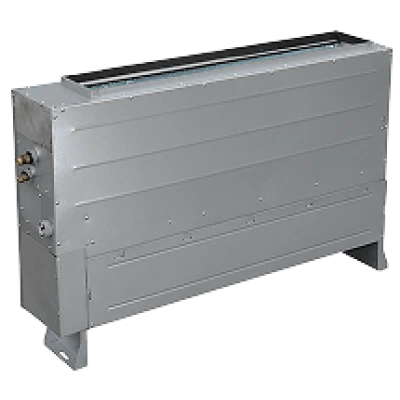

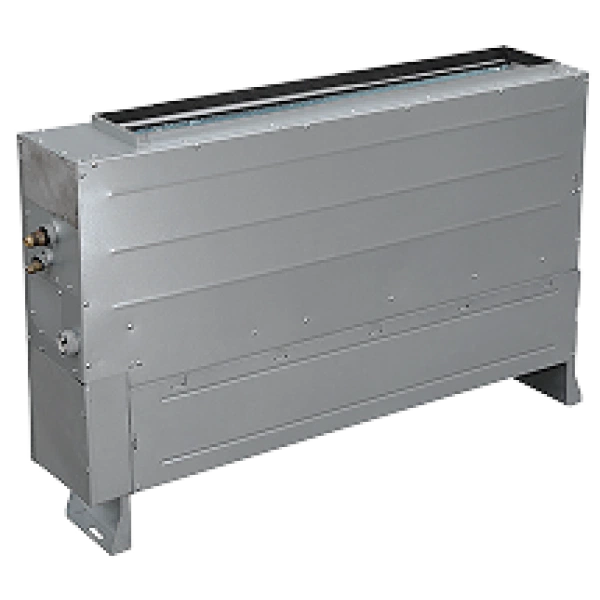

Напольный бескорпусный внутренний блок VRF TMV-ND56ZA/A-T для мультизональной системы TOSOT TMV.
- Охлаждение
- 5,6 кВт
- Обогрев
- 6,3 кВт
- Питание
- 1 / 220 / 50
Назначение и исполнение
Бескорпусный напольный блок предназначен для размещения внутри предусмотренной проектом конструкции или технической ниши. Декоративное оформление не входит в его функцию: воздушный тракт и сервисный доступ организуют при проектировании.
Функциональные возможности TMV-ND56ZA/A-T
Интеграция в конструкцию
Забор и подачу воздуха связывают с решетками или воздуховодами. Сечение проходов и сопротивление тракта должны соответствовать вентилятору; закрытая декоративная панель не может заменять расчетный воздушный канал.
Охлаждение и обогрев
Номинальная производительность составляет 5,6 кВт при охлаждении и 6,3 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Работа в составе системы
Внутренний блок подключается к совместимой системе TMV. Его паспортная производительность относится к конкретной зоне, а доступная мощность всей комбинации зависит также от наружного оборудования.
Технические особенности
Диапазон статического давления для этого исполнения — 0~60 Па. Напор характеризует способность вентилятора преодолевать сопротивление воздушной сети. Его рассматривают вместе с расходом воздуха, длиной каналов, поворотами и решетками. Увеличение сопротивления изменяет рабочую точку вентилятора и может уменьшить фактический расход.
Расход воздуха через внутренний блок составляет 900 м³/ч. Ступень вентилятора определяет интенсивность циркуляции и влияет на ощущение потока в комнате. Эта характеристика описывает работу теплообменника; объем свежего приточного воздуха рассчитывают отдельно для вентиляции.
Потребляемая электрическая мощность 0,08 кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
Минимальное звуковое давление внутреннего блока — 30 дБ(А). Это значение относится к соответствующей малой скорости. В реальном помещении слышимость зависит также от отражений, расположения оборудования и выбранного режима, поэтому минимум не описывает любую ступень вентилятора.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 5,6 кВт |
| Обогрев | 6,3 кВт |
| Питание, фазы / В / Гц | 1 / 220 / 50 |
| Минимальный шум | 30 дБ(А) |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 1100 × 615 × 200 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Маршрут трубопроводов, отвод конденсата и сервисную сторону определяют до окончательной отделки. Воздухозабор и выход воздуха оставляют свободными; декоративные элементы не должны превращать монтажную нишу в закрытый объем без рассчитанной циркуляции.
Характеристики питания в порядке фазы / напряжение / частота: 1 / 220 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Такое решение используют при реконструкции и в интерьерах с ограниченной потолочной зоной. Отделение технической части от видимого оформления позволяет согласовать климатическое оборудование с архитектурой, сохранив доступ к фильтру, поддону и электрическим соединениям. Внутренний блок обрабатывает воздух своей зоны; подача наружного воздуха и вытяжка решаются отдельной вентиляционной системой. Использование режима охлаждения не подтверждает наличие полноценного воздухообмена.
Условия эксплуатации и обслуживание
Для обслуживания сохраняют доступ к фильтрам, поддону конденсата и электрическим соединениям. Загрязнение фильтра уменьшает проход воздуха и меняет условия работы теплообменника. Очистку выполняют при отключенном оборудовании, а вмешательство в холодильный контур и электрическую часть поручают подготовленному специалисту.
