Основная информация о наружном блоке VRF

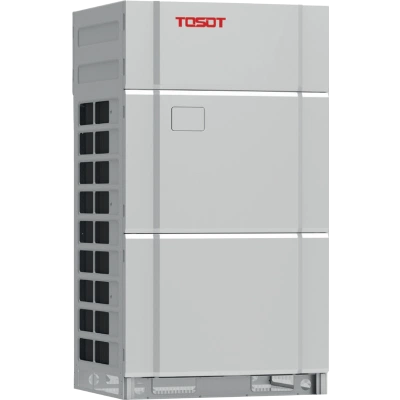

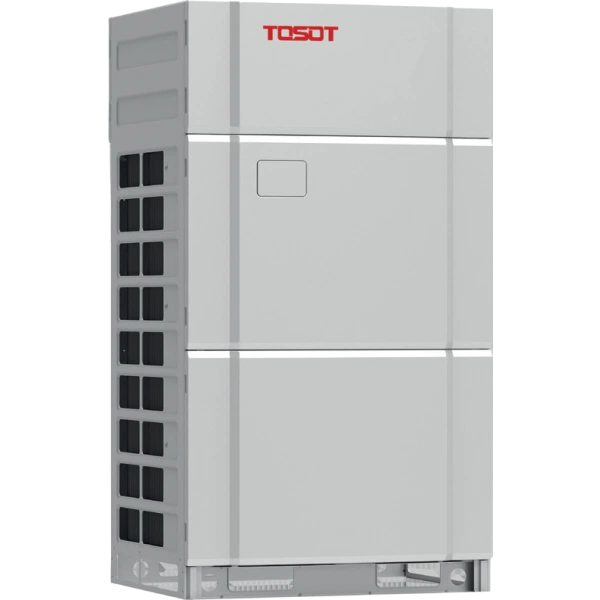

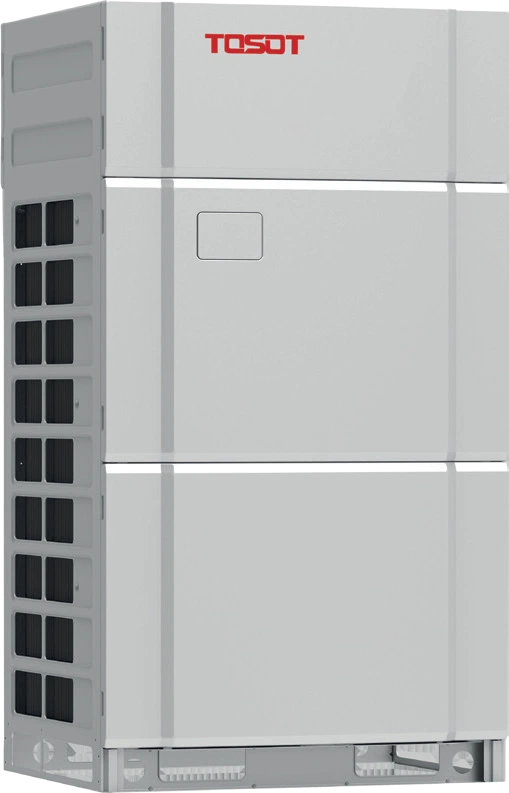

Наружный блок VRF TMV-1010WM/B-X(P) для мультизональной системы TOSOT TMV.
- Охлаждение
- 101 кВт
- Обогрев
- 112 кВт
- Хладагент
- R410A
- Питание
- 3 / 380 / 50
Назначение и исполнение
Наружный блок является частью мультизональной системы TOSOT TMV. Он работает с совместимыми внутренними блоками и обеспечивает холодильный контур для нескольких обслуживаемых зон здания.
Функциональные возможности TMV-1010WM/B-X(P)
Зональная система
Внутренние блоки подбирают по назначению отдельных помещений. Допустимые комбинации, число подключений и суммарную мощность согласуют с возможностями наружного блока и выбранной архитектурой системы.
Охлаждение и обогрев
Номинальная производительность составляет 101 кВт при охлаждении и 112 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Количество подключений
Для этой модели указано подключение до 59 внутренних блоков. Предельное число не отменяет ограничений по комбинации их мощностей и исполнений.
Модульное построение
Архитектура Modular позволяет объединять до четырех наружных блоков. Допустимую суммарную производительность определяют для конкретной комбинации, без переноса максимума серии на одиночный блок.
Технические особенности
Расход воздуха через наружный блок составляет 28 000 м³/ч. Вентилятор обеспечивает обдув наружного теплообменника и отвод тепла в режиме охлаждения. Перед воздухозабором и выбросом сохраняют свободное пространство, чтобы нагретый воздух не возвращался к входу. Этот расход не является подачей воздуха в обслуживаемые комнаты.
Потребляемая электрическая мощность 33,6 кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 101 кВт |
| Обогрев | 112 кВт |
| Хладагент | R410A |
| Питание, фазы / В / Гц | 3 / 380 / 50 |
| Внутренние блоки | 59 |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 835 × 1795 × 1760 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Маршрут трубопроводов, отвод конденсата и сервисную сторону определяют до окончательной отделки. Воздухозабор и выход воздуха оставляют свободными; декоративные элементы не должны превращать монтажную нишу в закрытый объем без рассчитанной циркуляции.
Характеристики питания в порядке фазы / напряжение / частота: 3 / 380 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Оборудование применяют в проектах многозонного кондиционирования: от частных домов и небольших офисов до коммерческих зданий. Размер системы определяют по расчетной нагрузке и режиму использования помещений, включая возможность одновременной работы разных зон.
Условия эксплуатации и обслуживание
Диапазон наружной температуры при охлаждении: от -5 до 52 °C. При обогреве: от -25 до 24 °C. Пределы относятся к соответствующему режиму. Они не гарантируют сохранение номинальной производительности на границе диапазона: нагрузку и доступную мощность оценивают для расчетной наружной температуры.
Для наружного размещения учитывают отвод тепла, доступ к теплообменнику и возможность удаления загрязнений. Оборудование не закрывают плотным ограждением, которое возвращает выбрасываемый воздух ко входу вентилятора. Электрические и холодильные соединения проверяют до ввода системы в рабочий режим.
