Основная информация о наружном блоке VRF

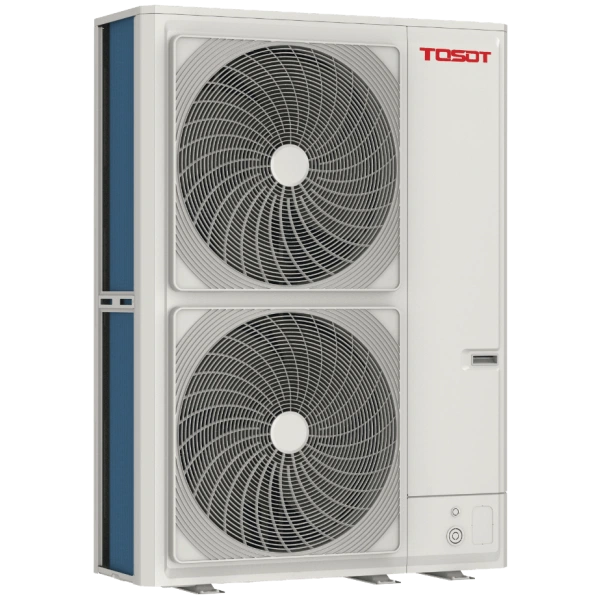

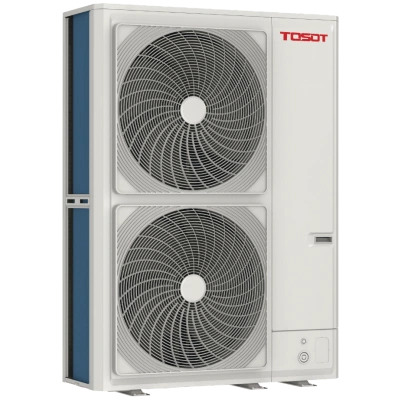

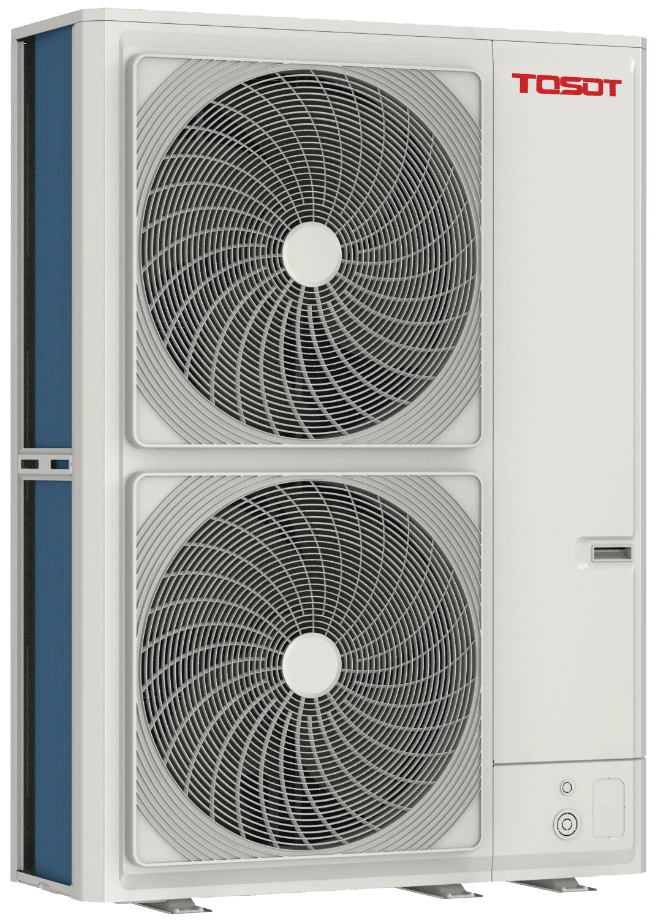

Наружный блок VRF TMV-615WML/A-X для мультизональной системы TOSOT TMV.
- Охлаждение
- 61,5 кВт
- Обогрев
- 69 кВт
- Хладагент
- R410A
- Питание
- 3 / 380 / 50
Назначение и исполнение
Наружный блок является частью мультизональной системы TOSOT TMV. Он работает с совместимыми внутренними блоками и обеспечивает холодильный контур для нескольких обслуживаемых зон здания.
Функциональные возможности TMV-615WML/A-X
Зональная система
Внутренние блоки подбирают по назначению отдельных помещений. Допустимые комбинации, число подключений и суммарную мощность согласуют с возможностями наружного блока и выбранной архитектурой системы.
Охлаждение и обогрев
Номинальная производительность составляет 61,5 кВт при охлаждении и 69 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Количество подключений
Для этой модели указано подключение до 42 внутренних блоков. Предельное число не отменяет ограничений по комбинации их мощностей и исполнений.
Модульная компоновка Flex
До четырех наружных блоков этой серии могут образовывать общую систему. Flex не объединяют в модульную конфигурацию с наружными блоками других серий.
Трехстороннее подключение
Конструкция допускает подвод трубопровода с трех сторон. Доступность нужной стороны учитывают при выборе монтажного места.
Технические особенности
Расход воздуха через наружный блок составляет 1 950 м³/ч. Вентилятор обеспечивает обдув наружного теплообменника и отвод тепла в режиме охлаждения. Перед воздухозабором и выбросом сохраняют свободное пространство, чтобы нагретый воздух не возвращался к входу. Этот расход не является подачей воздуха в обслуживаемые комнаты.
Потребляемая электрическая мощность 18,09 кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 61,5 кВт |
| Обогрев | 69 кВт |
| Хладагент | R410A |
| Питание, фазы / В / Гц | 3 / 380 / 50 |
| Внутренние блоки | 42 |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 460 × 1745 × 1250 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Маршрут трубопроводов, отвод конденсата и сервисную сторону определяют до окончательной отделки. Воздухозабор и выход воздуха оставляют свободными; декоративные элементы не должны превращать монтажную нишу в закрытый объем без рассчитанной циркуляции.
Характеристики питания в порядке фазы / напряжение / частота: 3 / 380 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Оборудование применяют в проектах многозонного кондиционирования: от частных домов и небольших офисов до коммерческих зданий. Размер системы определяют по расчетной нагрузке и режиму использования помещений, включая возможность одновременной работы разных зон.
Условия эксплуатации и обслуживание
Диапазон наружной температуры при охлаждении: от -5 до 55 °C. При обогреве: от -30 до 27 °C. Пределы относятся к соответствующему режиму. Они не гарантируют сохранение номинальной производительности на границе диапазона: нагрузку и доступную мощность оценивают для расчетной наружной температуры.
Для наружного размещения учитывают отвод тепла, доступ к теплообменнику и возможность удаления загрязнений. Оборудование не закрывают плотным ограждением, которое возвращает выбрасываемый воздух ко входу вентилятора. Электрические и холодильные соединения проверяют до ввода системы в рабочий режим.
