Основная информация о настенной сплит-системе

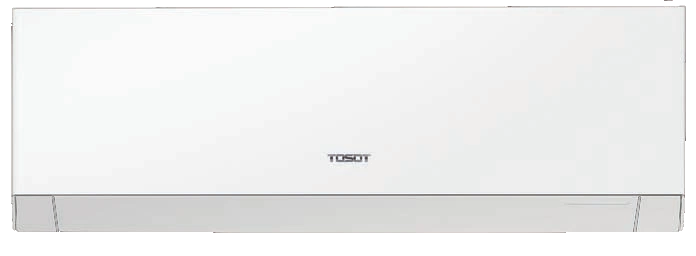

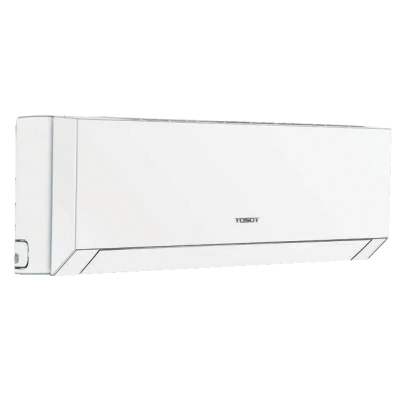

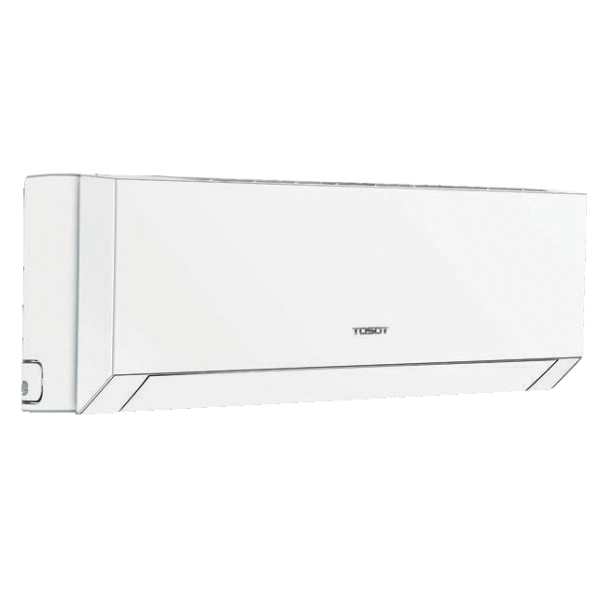

Настенная сплит-система T09H-SCW/I/ T09H-SCW/O для охлаждения и обогрева помещения.
- Охлаждение
- 2,7 кВт
- Обогрев
- 3 кВт
- Площадь
- 27 м²
- Хладагент
- R32
Назначение и исполнение

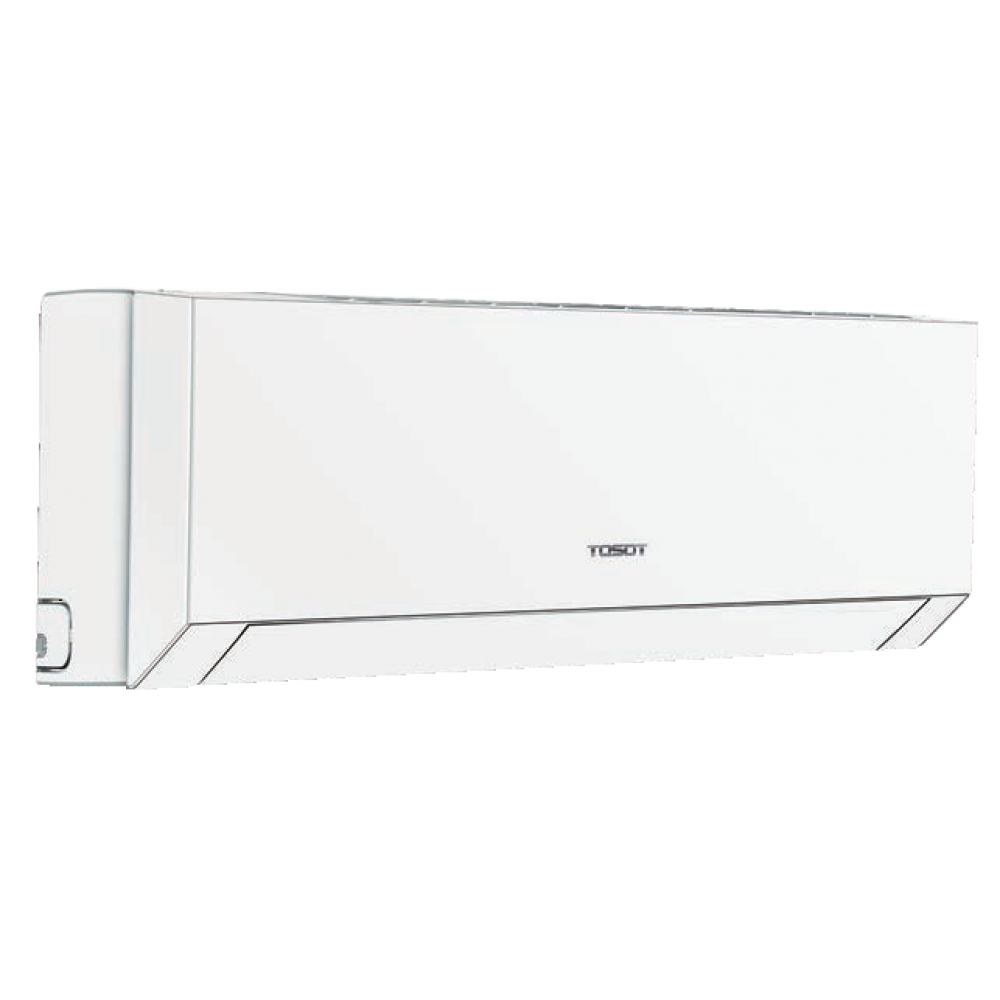

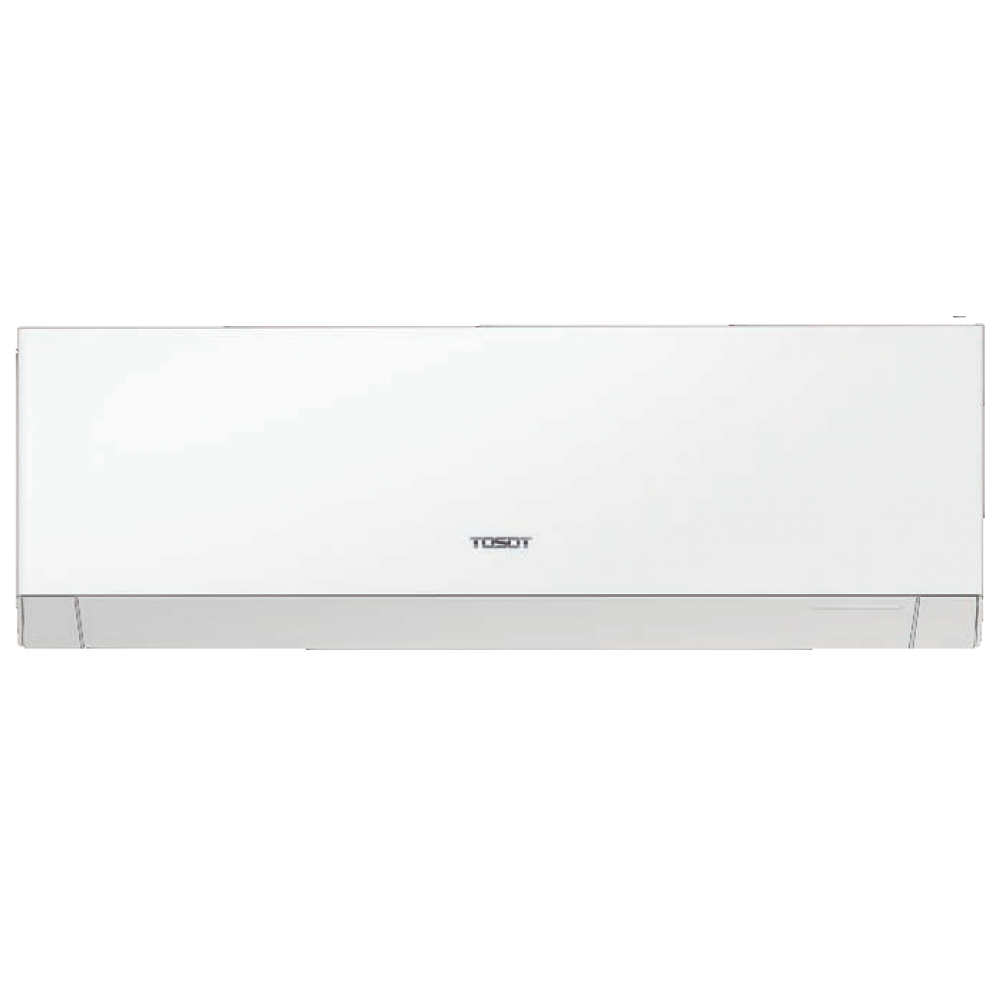

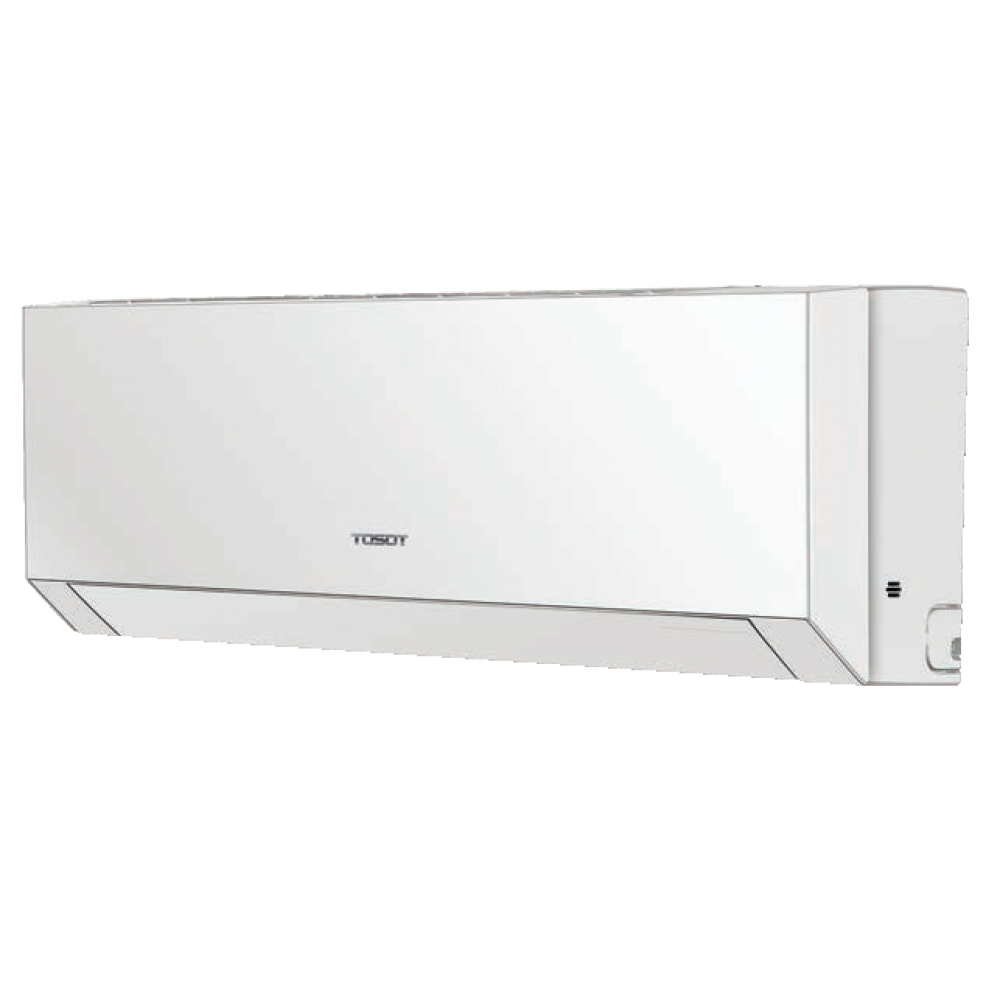

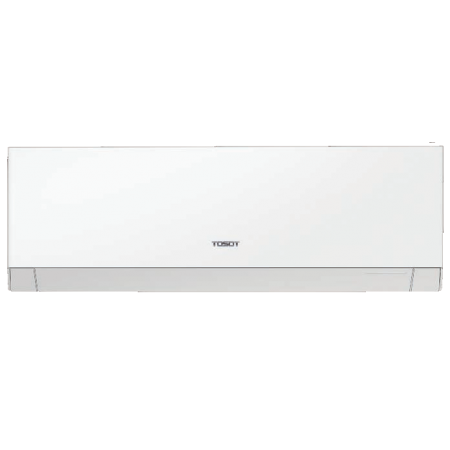

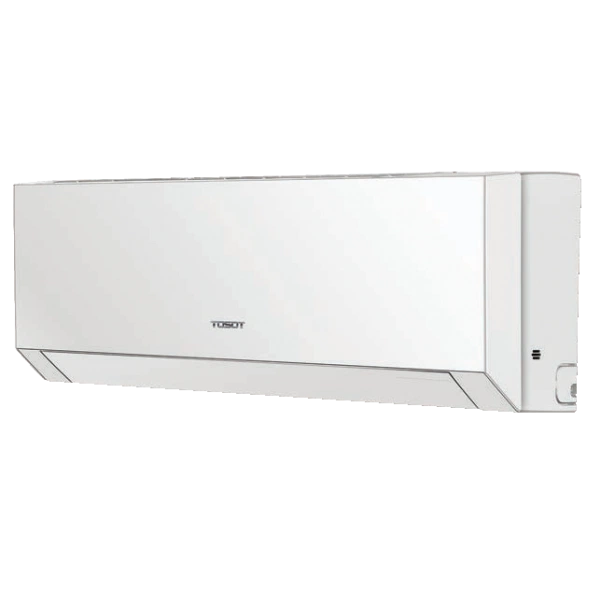

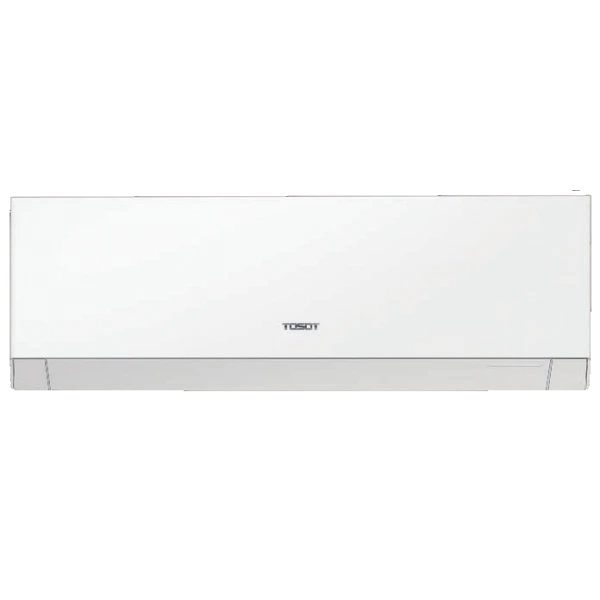

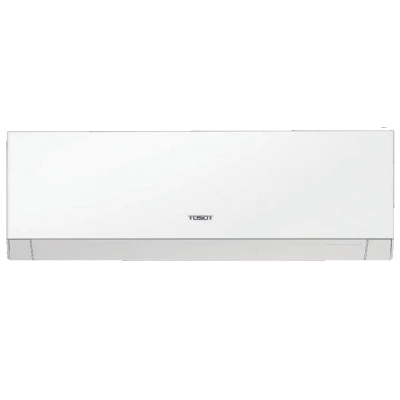

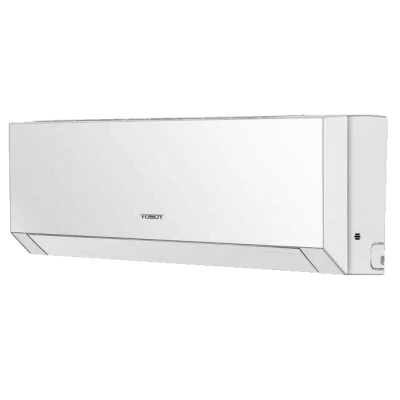

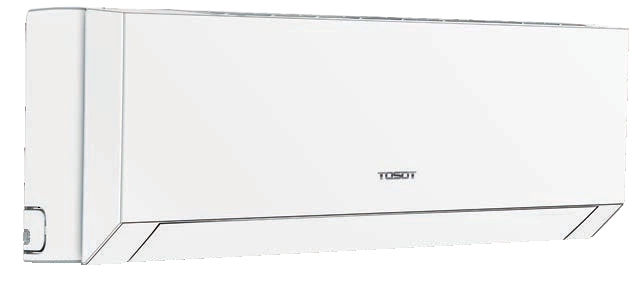

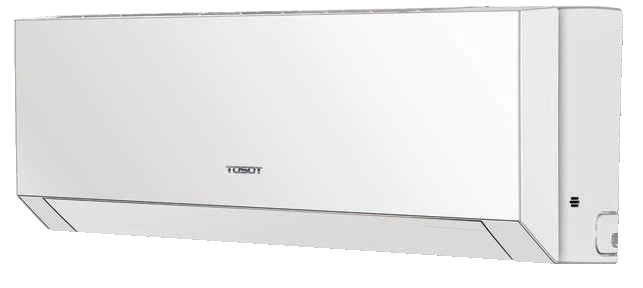

Внутренний блок размещается на стене и подает подготовленный воздух непосредственно в помещение. Такой способ подходит для комнат, где не планируется разводка воздуховодов и требуется сохранить доступ к фильтрам с лицевой стороны.
Функциональные возможности T09H-SCW/I/ T09H-SCW/O
Прямая подача воздуха
Поток поступает в помещение через жалюзи. Положение блока выбирают так, чтобы струя не была постоянно направлена на кровать, рабочее место или зону длительного пребывания.
Охлаждение и обогрев
Номинальная производительность составляет 2,7 кВт при охлаждении и 3 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Контроль влажности
Датчик влажности участвует в управлении процессом конденсации. Благодаря этому настройки внутреннего блока учитывают не только температуру; режим осушения имеет самостоятельное назначение.
Холодная плазма
Генератор плазмы дополняет систему очистки воздуха во внутреннем блоке.
УФ-обработка
Ультрафиолетовая обработка предусмотрена конструкцией серии. Фильтры и теплообменник по-прежнему требуют обслуживания.
Wi-Fi

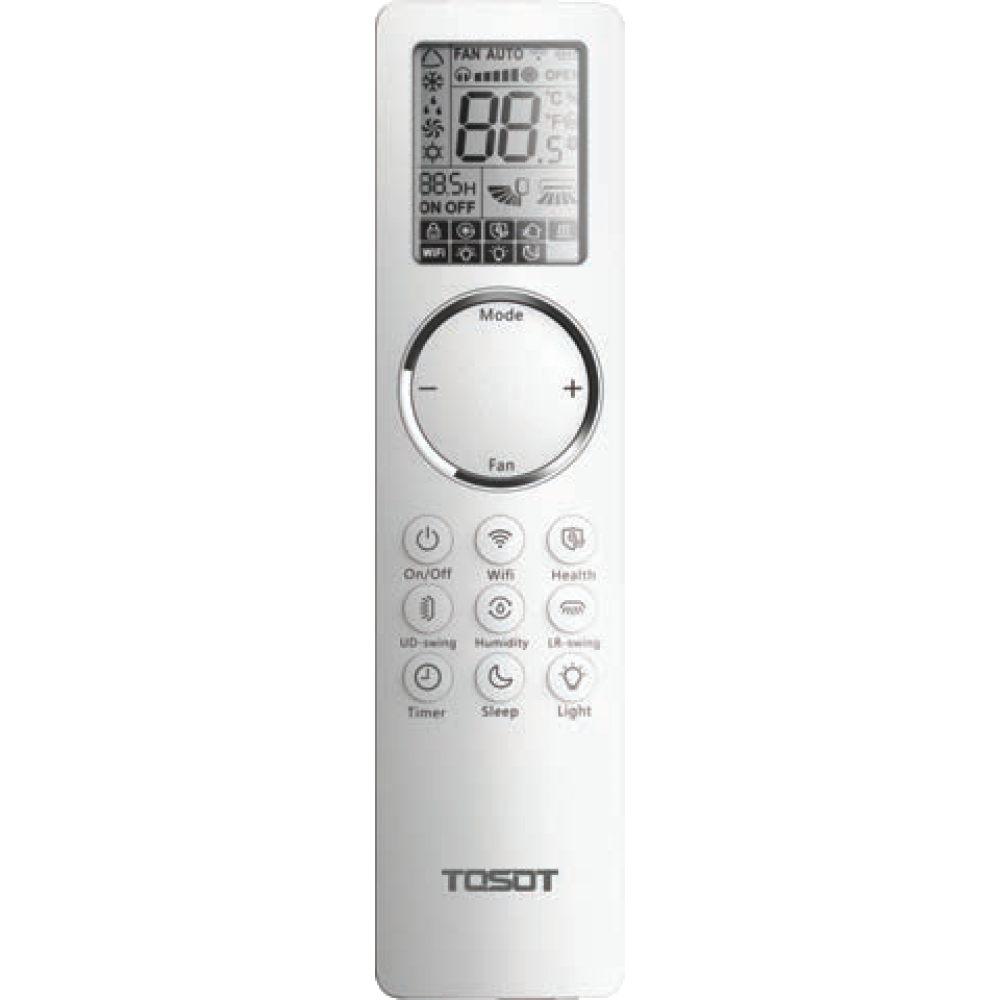

Встроенный модуль позволяет изменять настройки дистанционно. Сетевое подключение дополняет штатный пульт и не меняет монтажные ограничения системы.
Технические особенности
Расход воздуха через внутренний блок составляет от 180 до 610 м³/ч. Ступень вентилятора определяет интенсивность циркуляции и влияет на ощущение потока в комнате. Эта характеристика описывает работу теплообменника; объем свежего приточного воздуха рассчитывают отдельно для вентиляции.
Потребляемая электрическая мощность 0,670 (0,100–1,300) кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
SEER составляет 8,5. SCOP составляет 4,6. Сезонные коэффициенты учитывают работу при разных нагрузках и температурах. Они подходят для сопоставления эффективности при одинаковой методике оценки и отличаются от коэффициентов отдельного номинального режима.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 2,7 кВт |
| Обогрев | 3 кВт |
| Рекомендуемая площадь | 27 м² |
| Хладагент | R32 |
| Питание, фазы / В / Гц | 1 / 220 / 50 |
| Минимальный шум | 19 дБ(А) |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 837 × 293 × 200 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Максимальная длина трассы — 15 м. Допустимый перепад высот — 10 м. Эти ограничения проверяют по реальной схеме, включая вертикальные участки. Длину труб не подменяют расстоянием по прямой, а для многоблочной системы учитывают также ограничения отдельных ветвей.
Характеристики питания в порядке фазы / напряжение / частота: 1 / 220 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Для спальни, гостиной, отдельного кабинета или гостиничного номера важны не только площадь, но и теплопритоки от окон, людей и оборудования. При открытом сообщении с соседним помещением нагрузка меняется; паспортная рекомендация по площади не заменяет оценку этих условий. Сплит-система в основном рециркулирует комнатный воздух. Охлаждение, осушение и фильтрация имеют разные задачи и не заменяют организованную подачу свежего воздуха.
Условия эксплуатации и обслуживание
Диапазон наружной температуры при охлаждении: от -15 до 50 °C. При обогреве: от -25 до 30 °C. Пределы относятся к соответствующему режиму. Они не гарантируют сохранение номинальной производительности на границе диапазона: нагрузку и доступную мощность оценивают для расчетной наружной температуры.
Для обслуживания сохраняют доступ к фильтрам, поддону конденсата и электрическим соединениям. Загрязнение фильтра уменьшает проход воздуха и меняет условия работы теплообменника. Очистку выполняют при отключенном оборудовании, а вмешательство в холодильный контур и электрическую часть поручают подготовленному специалисту.
