Основная информация о настенной сплит-системе
Настенная сплит-система T28H-SnN2/I/T28H-SnN2/O для охлаждения и обогрева помещения.
- Охлаждение
- 8,5 кВт
- Обогрев
- 8,9 кВт
- Площадь
- 85 м²
- Хладагент
- R410A
Назначение и исполнение

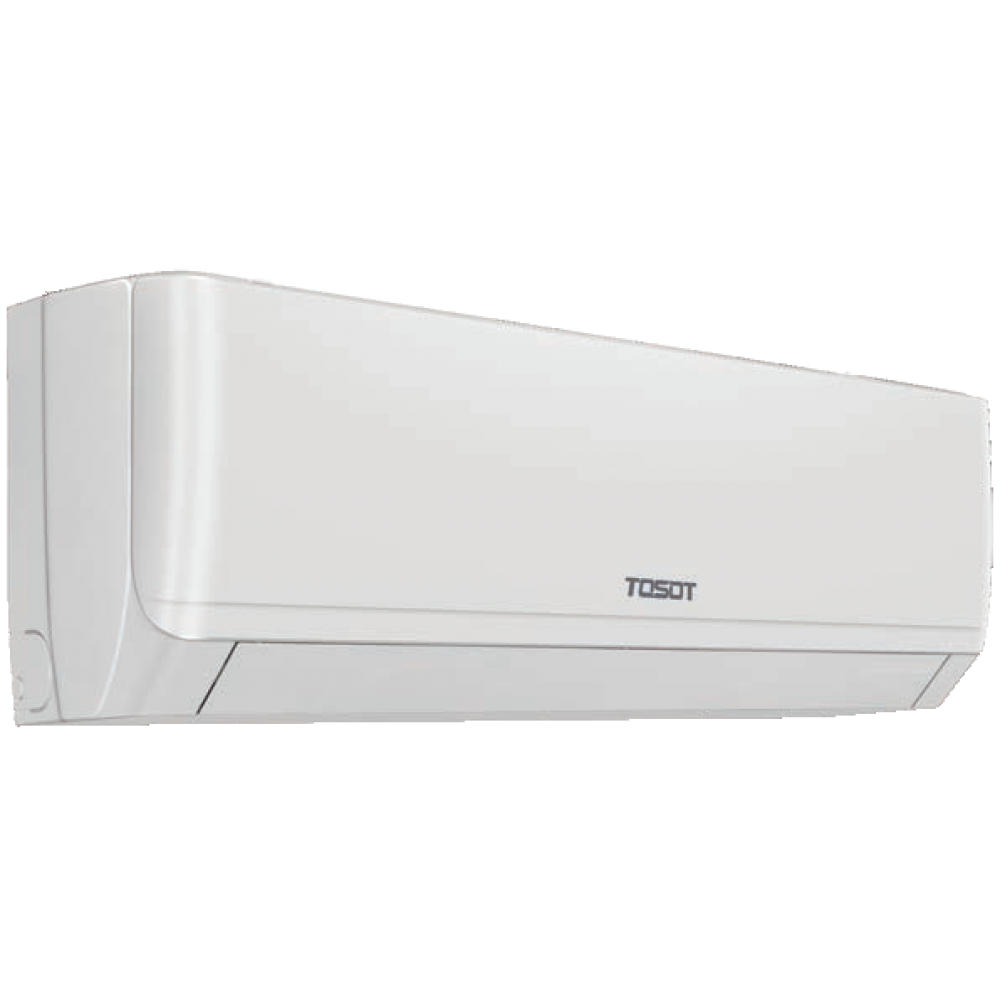

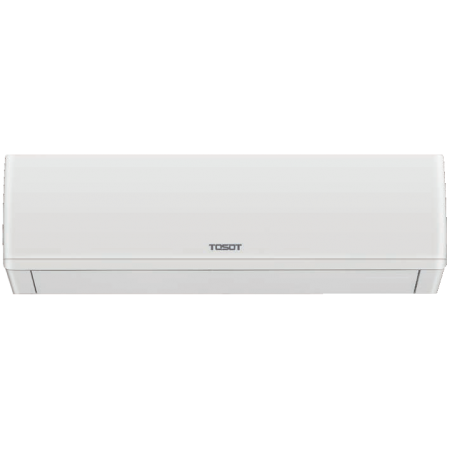

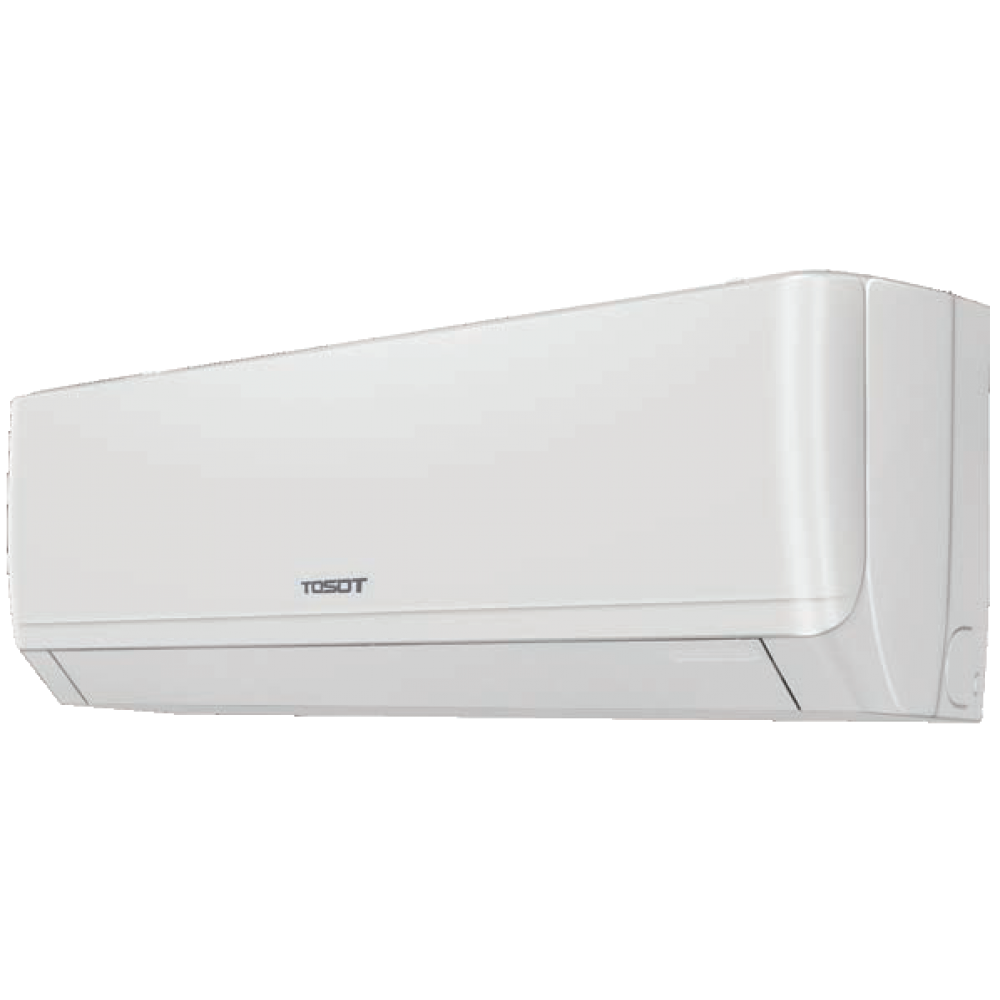

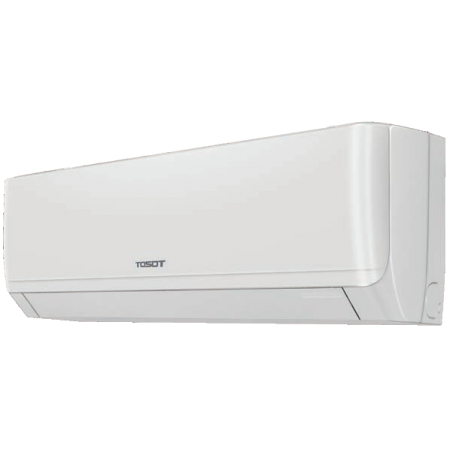

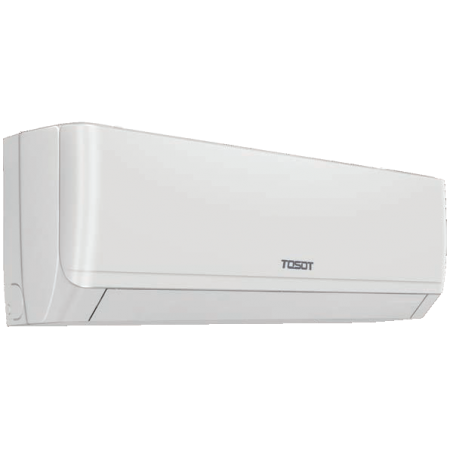

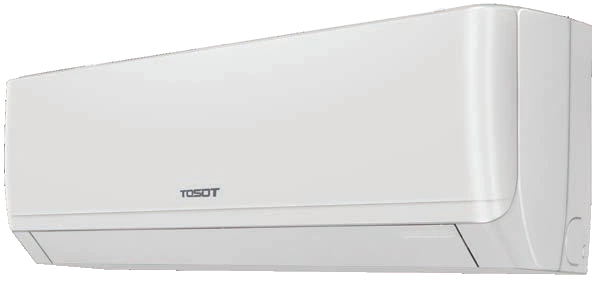

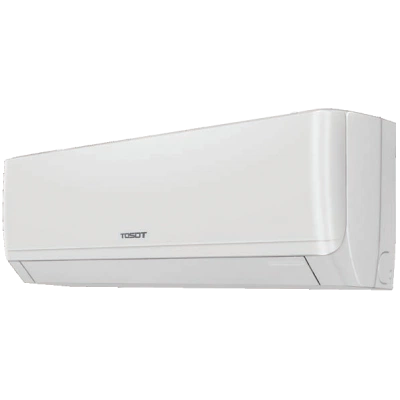

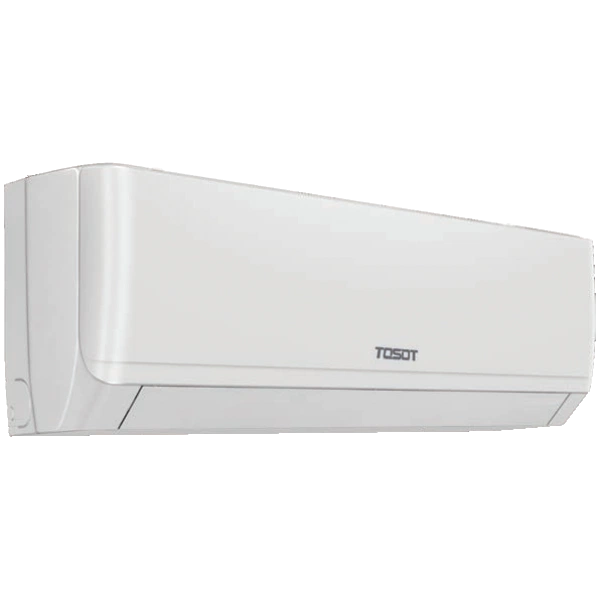

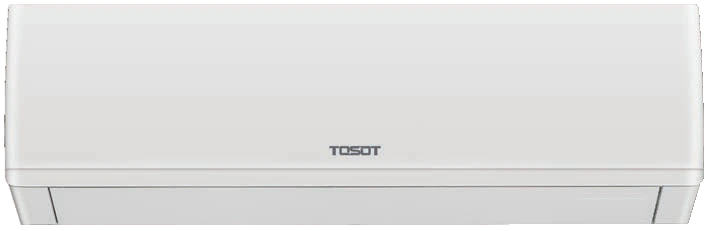

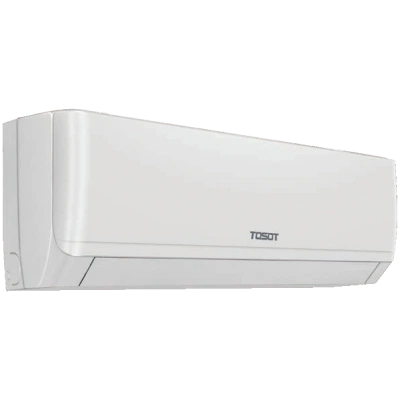

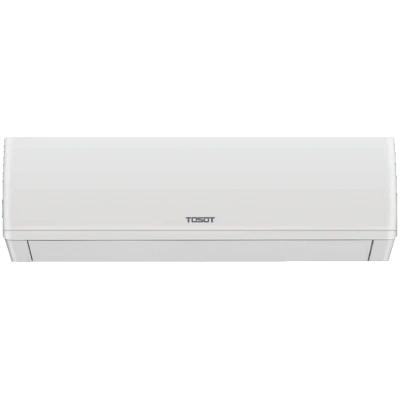

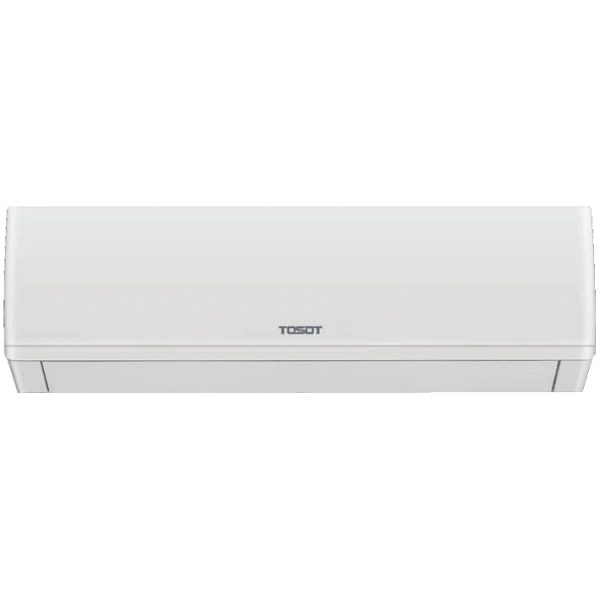

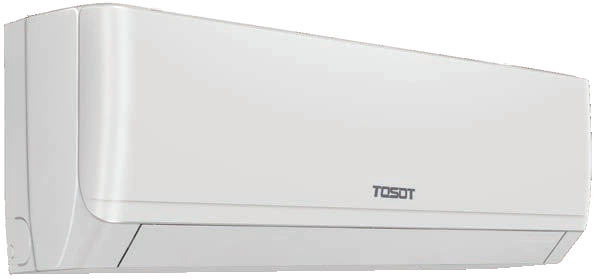

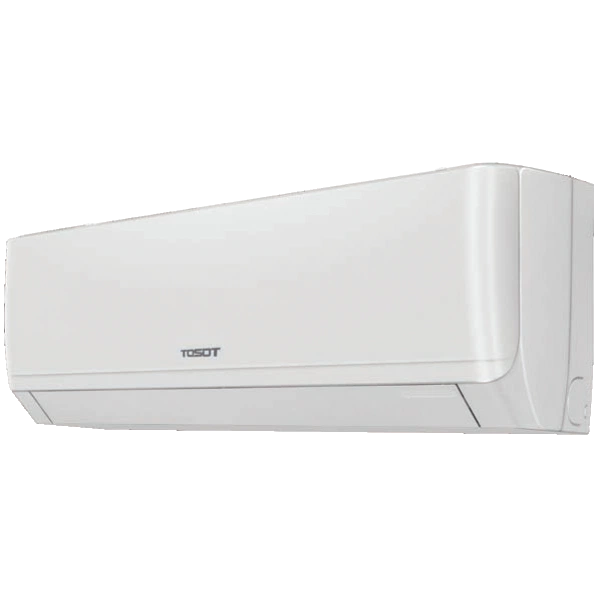

Внутренний блок размещается на стене и подает подготовленный воздух непосредственно в помещение. Такой способ подходит для комнат, где не планируется разводка воздуховодов и требуется сохранить доступ к фильтрам с лицевой стороны.
Функциональные возможности T28H-SnN2/I/T28H-SnN2/O
Прямая подача воздуха
Поток поступает в помещение через жалюзи. Положение блока выбирают так, чтобы струя не была постоянно направлена на кровать, рабочее место или зону длительного пребывания.
Охлаждение и обогрев
Номинальная производительность составляет 8,5 кВт при охлаждении и 8,9 кВт при обогреве. Эти величины характеризуют теплообмен в расчетных условиях; они не равны потребляемой электрической мощности.
Постоянная производительность
В серии применяется компрессор постоянной производительности. Номинальная мощность характеризует работу в расчетных условиях, а поддержание комнатной температуры обеспечивается управлением рабочими циклами.
Двойные жалюзи
Направление потока можно организовать так, чтобы уменьшить прямую подачу холодного воздуха на человека.
Доступ к фильтрам
Фильтры расположены в верхней части внутреннего блока. Для их очистки важно заранее сохранить доступ к оборудованию.
Технические особенности
Расход воздуха через внутренний блок составляет от 820 до 1250 м³/ч. Ступень вентилятора определяет интенсивность циркуляции и влияет на ощущение потока в комнате. Эта характеристика описывает работу теплообменника; объем свежего приточного воздуха рассчитывают отдельно для вентиляции.
Потребляемая электрическая мощность 2,615 кВт относится к указанному режиму оборудования. Ее отличают от холодопроизводительности: первая нужна для электрической части проекта, вторая — для оценки отводимого тепла. Электрическую линию рассчитывают также по рабочему току и предусмотренной защите.
Минимальное звуковое давление внутреннего блока — 37 дБ(А). Это значение относится к соответствующей малой скорости. В реальном помещении слышимость зависит также от отражений, расположения оборудования и выбранного режима, поэтому минимум не описывает любую ступень вентилятора.
Основные характеристики
| Параметр | Значение |
|---|---|
| Охлаждение | 8,5 кВт |
| Обогрев | 8,9 кВт |
| Рекомендуемая площадь | 85 м² |
| Хладагент | R410A |
| Питание, фазы / В / Гц | 1 / 220 / 50 |
| Минимальный шум | 37 дБ(А) |
Монтаж и подключение
Габариты корпуса в порядке ширина × высота × глубина: 1075 × 333 × 246 мм. При размещении к ним добавляют необходимое пространство для подключения и обслуживания. Упаковочные размеры относятся к транспортировке и не заменяют размеры установленного оборудования.
Максимальная длина трассы — 30 м. Допустимый перепад высот — 10 м. Эти ограничения проверяют по реальной схеме, включая вертикальные участки. Длину труб не подменяют расстоянием по прямой, а для многоблочной системы учитывают также ограничения отдельных ветвей.
Характеристики питания в порядке фазы / напряжение / частота: 1 / 220 / 50. Способ подвода питания и межблочных соединений проверяют отдельно: наличие кабеля у одного узла не означает, что все остальные части системы получают питание по той же линии.
Применение
Для спальни, гостиной, отдельного кабинета или гостиничного номера важны не только площадь, но и теплопритоки от окон, людей и оборудования. При открытом сообщении с соседним помещением нагрузка меняется; паспортная рекомендация по площади не заменяет оценку этих условий. Сплит-система в основном рециркулирует комнатный воздух. Охлаждение, осушение и фильтрация имеют разные задачи и не заменяют организованную подачу свежего воздуха.
Условия эксплуатации и обслуживание
Диапазон наружной температуры при охлаждении: от 18 до 43 °C. При обогреве: от -15 до 24 °C. Пределы относятся к соответствующему режиму. Они не гарантируют сохранение номинальной производительности на границе диапазона: нагрузку и доступную мощность оценивают для расчетной наружной температуры.
Для обслуживания сохраняют доступ к фильтрам, поддону конденсата и электрическим соединениям. Загрязнение фильтра уменьшает проход воздуха и меняет условия работы теплообменника. Очистку выполняют при отключенном оборудовании, а вмешательство в холодильный контур и электрическую часть поручают подготовленному специалисту.
